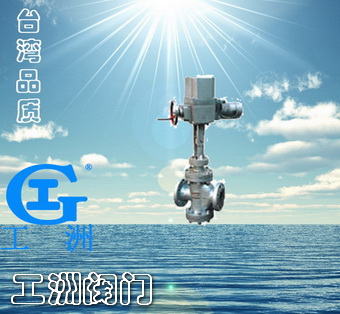

电动双阀座蒸汽减压阀概述：
Y945H/Y电动双阀座蒸汽减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。
本系列产品的减压比用到0.6较为合适。
本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
电动双阀座蒸汽减压阀主要技术参数和性能指标：
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
配执行机构型号 |
ZKZ-310BC |
ZKZ-410BC/ZKZ-510BC |
ZKZ-510BC |
ZKZ-610BC/B+Z250/F1800 |
|
行程 |
25 |
30 |
50/30 |
50 |
60 |
100 |
|
推力(N) |
4000 |
6400/1600 |
16000 |
2500 |
|
全行程时间(S) |
20 |
32 |
37 |
62 |
|
疏入信号 |
4-20mADC |
|
供电电源 |
220V50Hz |
|
380V50Hz |
|
基本误差(%) |
≤±2.5 |
|
基本误差(%) |
≤±1.5 |
|
基本误差(%) |
≤3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
最佳减压比0.6 |
|
渗漏量 |
0.5%QMax |
|
温量-压力等级 |
ANSIB16.34 |
*：壳体试验不包括膜片、顶盖
电动双阀座蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座 |
304 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
垫片 |
柔性石墨/1Cr18Ni9 |
|
导向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
电动双阀座蒸汽减压阀流量系数(Cv)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
15 |
20 |
35 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
电动双阀座蒸汽减压阀外形尺寸(PN1.6-4.0)
|
公称通径DN |
外形尺寸 |
|
L |
L1 |
H |
Hl |
|
50 |
300 |
150 |
880 |
190 |
|
65 |
340 |
170 |
890 |
205 |
|
80 |
380 |
190 |
910 |
215 |
|
100 |
400 |
215 |
950 |
240 |
|
125 |
430 |
225 |
990 |
275 |
|
150 |
450 |
230 |
1090 |
320 |
|
200 |
500 |
260 |
1160 |
340 |
|
250 |
550 |
285 |
1230 |
370 |
|
300 |
750 |
395 |
1370 |
460 |
|
350 |
850 |
445 |
1450 |
530 |
|
400 |
950 |
550 |
1570 |
660 |
|
500 |
1130 |
680 |
1780 |
800 |
电动双阀座蒸汽减压阀外形尺寸(PN6.4-16.0)
|
公称通径DN |
外形尺寸 |
|
L |
L1 |
H |
Hl |
|
50 |
300 |
150 |
880 |
200 |
|
65 |
340 |
170 |
890 |
215 |
|
80 |
380 |
190 |
910 |
225 |
|
100 |
400 |
215 |
950 |
250 |
|
125 |
430 |
225 |
990 |
285 |
|
150 |
450 |
230 |
1090 |
330 |
|
200 |
500 |
260 |
1160 |
355 |
|
250 |
550 |
285 |
1230 |
390 |
|
300 |
750 |
395 |
1370 |
480 |
|
350 |
850 |
445 |
1450 |
550 |
|
400 |
950 |
550 |
1570 |
700 |
|
500 |
1130 |
680 |
1780 |
820 | |
