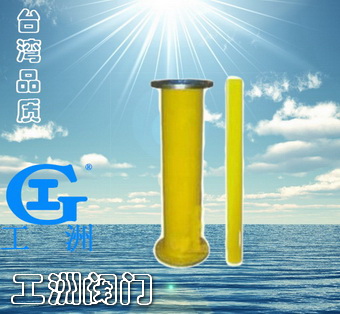

产品名称：

氧气管道阻火器

产品型号：

FP-XT

产品口径：

DN15－500

产品压力：

0.6-6.4MPa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

氧气管道阻火器概述：

FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
用途
本产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm，工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。

氧气管道阻火器性能及材质：

公称通径（DN）

15－500

公称压力（MPa）

1.6

2.5

试验压力
（MPa）

强度

2.4

3.75

密封

1.76

2.75

适用介质

氧气

阻燃器材质

铜

接头材质

不锈钢

氧气管道阻火器主要外形及连接尺寸：

公称通径DN

FP-XT氧气管道阻火器

FPV-XT氧气管道阀门前、后阻火器

型号规格

D

L

型号规格

D

L

15

FP-1.5T

18

600

FP-1.5T

18

1600

20

FP-2.0T

25

600

FP-2.0T

25

1600

25

FP-2.5T

32

600

FP-2.5T

32

1600

32

FP-3.2T

38

600

FP-3.2T

38

1600

40

FP-4.0T

48

600

FP-4.0T

48

1600

50

FP-5.0T

57

700

FP-5.0T

57

1700

65

FP-6.5T

76

700

FP-6.5T

76

1700

80

FP-8.0T

89

700

FP-8.0T

89

1700

100

FP-10T

108

700

FP-10T

108

1700

125

FP-12.5T

133

700

FP-12.5T

133

1700

150

FP-15T

159

800

FP-15T

159

1800

200

FP-20T

219

800

FP-20T

219

1800

250

FP-25T

273

800

FP-25T

273

1800

300

FP-30T

325

800

FP-30T

325

1800

350

FP-35T

377

800

FP-35T

377

2050

400

FP-40T

426

800

FP-40T

426

2300

450

FP-45T

480

800

FP-45T

480

2550

500

FP-50T

530

800

FP-50T

530

2800

注：1、管道公称压力PN=4MPa
2、订货时请说明氧气管道的材质及规格，以便选用相适用的接管材料。
3、根据用户需要阻火器可采用法兰结构，法兰按JB/T82.2-94标准设计。
