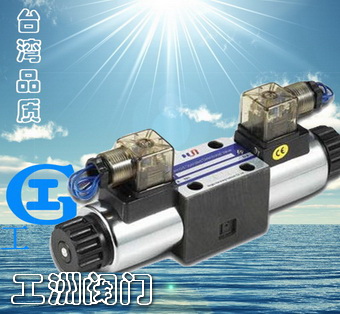

| 电磁换向阀D5-02-3C-DC特点
1、电磁换向阀D5-02-3C-DC安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电磁换向阀D5-02-3C-DC浸油式设计，具有缓冲、降低噪音、消除阀心与油封间磨擦及其所引起的漏油问题，增加使用寿命。
3、电磁换向阀D5-02-3C-DC同规格的阀心、线圈、白铁管可更换，安装容易，降低成本。
4、电磁换向阀D5-02-3C-DC高压可测试至1500V/min，线圈绝缘H级，绝缘电阻超过100M欧，耐温180度，通过欧洲CE认证。
5、电磁换向阀D5-02-3C-DC阀体采用树脂砂模锻造，并经过超音波清洗机清洗，杜绝异物残留，可靠性高。
6、电磁换向阀D5-02-3C-DC白铁管采用特殊设备分三段焊接而成，防止剩磁影响，强度大，可耐高压。
电磁换向阀D5-02-3C-DC型号说明
| D5 |
-02 |
-3 |
C |
2 |
L |
-D1 |
- |
| 型号说明 |
口径尺寸 |
阀心机能 |
线圈型式 |
指示灯 |
| 阀位数 |
弹簧配置 |
阀心型式 |
电磁铁位置 |
D5：插头型
（DIN） |
02（6通径）
NG6 |
2 |
B：单头二位
（弹簧复位）
D：双头二位
（机械定位） |
2，3，4，5，
6，7，8，9，
10，11，12
请参阅阀心机能表 |
无：标准型
L：逆组立 |
直流DC
D1：DC 12V
D2：DC 24V
交直流RF
R1：RF 110V
R2：RF 220V
|
无：标准带灯
B：黑色带灯 |
| 3 |
C：双头三位
（弹簧中位） |
电磁换向阀性能规格表
| 阀芯机能 |
流量范围D4-02 |
最高使用压力
(P\A\B孔) |
最大背压
MPa |
重量KG |
最高切换频率 |
温度范围 |
油粘度 |
过滤
精度 |
| 额定 |
最大 |
单头 |
双头 |
| C2 |
 |
40 |
60 |
31.5MPa |
16MPa |
1.5(AC) |
1.90(AC) |
AC:240C.P.M
DC:240C.P.M
RF:120C.P.M |
5~60°C |
20-300
cst |
25 |
| C4 |
 |
| C10 |
 |
| C3 |
 |
30 |
40 |
1.6
(DC\RF) |
2(DC\RF) |
| C5 |
 |
25MPa |
| C60 |
 |
| B2 |
 |
40 |
60 |
31.5MPa |
3.3(AC) |
4.0(AC) |
| B3 |
 |
| B8 |
 |
| D2 |
 |
40 |
60 |
3.6(DC) |
4.8(DC) |
| D3 |
 |

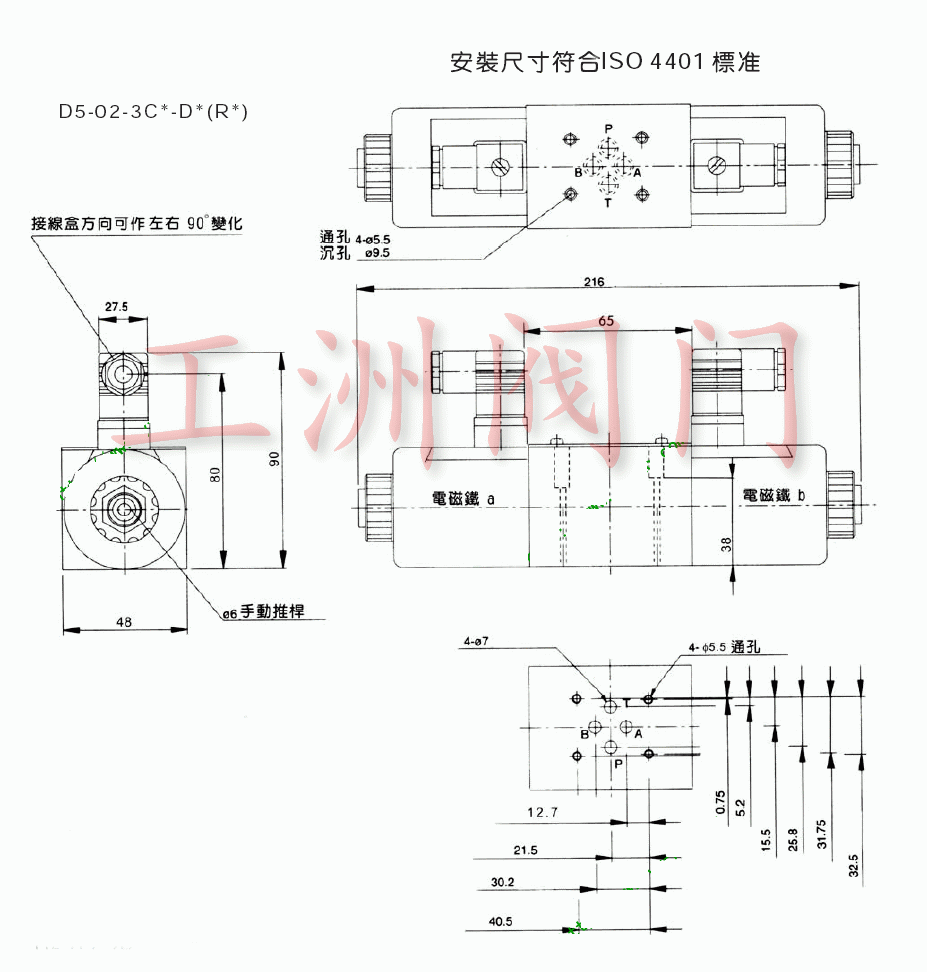

电磁换向阀D5-02-3C-DC尺寸图
|
