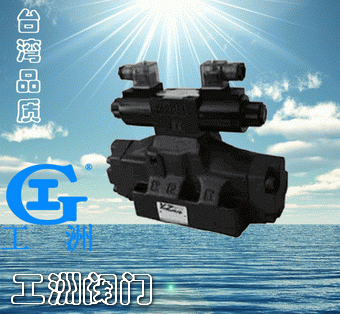

电液换向阀D5-10-2B-AC特点

1、电液换向阀D5-10-2B-AC的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀D5-10-2B-AC以电磁换向阀控制此阀阀心方向。电液换向阀D5-10-2B-AC除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、透过装拆油塞，电液换向阀D5-10-2B-AC易于实现不同控制方式和泄漏方式组合。

电液换向阀D5-10-2B-AC型号说明

D4	-10	-2B	-A2	5	-P	D	-
型号说明	规格	阀心机能	线圈型式	频率	控制方式	泄漏方式	附注
D5：插头型 （DIN）	04：16通径 （1/2"） 06：25通径 （3/4"） 10：32通径 （11/4"）	请参阅阀芯机能表	A1：AC 110V A2：AC 220V A3：AC 380V 无标记 中坐本键	5：50HZ 6：60HZ	无标记： 内控（标准型） P：外泄	无标记： 内控（标准型） D：外泄	无标记：一般型 S：带行程调节 N：新型

电液换向阀D5-10-2B-AC规格表

型号	额定流量 ℓ/min	最大流量 ℓ/min	最高使用压力 MPa	控制压力MPa		回油口容许 背压MPa	最高切换频率 （CPM）	重量 kg
				最低	最高
D5-04-3C	200	300	31.5	0.8	21	14	120	8.8
D5-04-2D
D5-04-2B								8.7
D5-06-3C	300	500						13.7
D5-06-2D
D5-06-2B								13.0
D5-10-3C	500	1100						45.3
D5-10-2D							100	45.3
D5-10-2B								44.7

电液换向阀D5-10-2B-AC阀芯既能表

阀芯机能表

弹簧复位

阀芯机能

弹簧复位

型号

最大流量I/min

型号

最大流量I/min

10MPa

16MPa

25MPa

10MPa

16MPa

25MPa

2B2

D5-10-2B2

1100

1100

1100

2B40

D5-10-2B40

1100

1100

1100

2B3

D5-10-2B3

2B7

D5-10-2B7

2B4

D5-10-2B4
