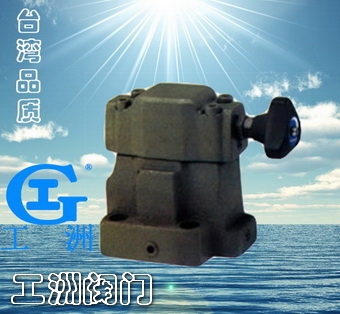

电磁溢流阀BSG-06特点

1、电磁溢流阀BSG-06由先导式溢流阀和电磁阀组合而成，用于系统卸荷或多段压力控制。
2、电磁溢流阀BSG-06用不同位数和机能的电磁阀，可实现多种功能。（由于电磁阀直接安装在溢流阀上，与溢流阀的泄油连接，它们之间没有配管，泵的压力还可以靠一个作用于电磁阀的电信号而遥控卸荷，或靠连接先导溢流阀到该电磁阀口而得到调节使系统得到二或三段压力控制。）
3、电磁溢流阀BSG-06安装尺寸符合ISO6264标准。（同先导式溢流阀）

电磁溢流阀BSG-06型号说明

BS	G	-06	H	-2B2	-A2	5	-D5	-2P
系列号码	接续型式	称呼口径	压力调整范围MPa	控制型式	线圈型式	频率	接线盒形式	多段压力控制
电磁溢流阀 BS、BHS、SBS	G：板式 T：管式	03 06 10	B：1-7 C：3.5-14 H：7-25	参照控制型式	A1：AC110V D1：DC12V A2：AC220V D2：DC24V A3：AC380V	5：50HZ 6：60HZ （直流省略）	D4：接线盒式 D5：插头式	-：单段压力 2P：两段压力控制 3P：三段压力控制

电磁溢流阀BSG-06规格表

型号		最大流量 ℓ/min	最高使用压力 MPa	25压力调整范围 MPa	重量
板式	管式				板式	管式
BSG-03	BST-03	100	25	B：1-7 C：3.5-14 H：7-25	7.1	6.5
BSG-06	BST-06	200			8.0	7.4
BSG-10	BST-10	400			11.3	11.1
BSG-03-2P	-	100			10.0	-
BSG-03-3P	-	100			10.0	-
BSG-06-2P	BST-06-2P	200			11.0	9.0
BSG-06-3P	BST-06-3P	200			11.0	9.0
SBSG-03	-	100			6.3	-
SBSG-06	-	200			7.2	-
SBSG-03-2P	-	100			10.8	-
SBSG-06-2P	-	200			11.7	-

使用注意事项:
1、正常做动时所推荐粘度：15-400cSt。
2、可使用以下所列任何一种液压油液。使用相当于ISOVG32或VG46的液压作动油液。
3、连续工作的温度为5-70℃。
4、应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、回油口背压不可超过0.5MPa.
6、回油管应直接回油箱，不可与其它阀的回油管连接。
7、调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。
8、小流量时容易使设定压力不稳定，03、06规格请使用8ℓ/min以上的流量，10规格请使用15ℓ/min以上的流量。
