产品名称：

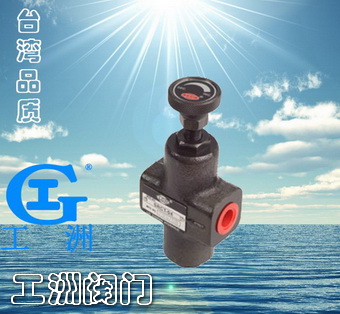

单向节流阀

产品型号：

SRCT-03

产品口径：

DN10-32

产品压力：

25.0MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

单向节流阀SRCT-03特点

1、单向节流阀SRCT-03通过调节油液流经油路的横截面积，控制通过油量。适用于回路中随压力改变而允许少量流量变动的情况。
2、单向节流阀SRCT-03带单向阀的单向节流阀，单方向调整油量，反方向可自由流动，不受节流控制。
3、单向节流阀SRCT-03安装尺寸符合ISO 5781标准（板式）。

单向节流阀SRCT-03型号说明

SR C G -03

系列号码带单向阀安装型式规格

单向节流阀系列无标记：单向节流阀
C：单向单向节流阀 G-板式
T-管式 03：3/8"
06：3/4"
10：11/4"

单向节流阀SRCT-03规格表

型号最高使用压力
MPa 最大流量
ℓ/min 重量Kg

板式管式板式管式

SRCT-03 SRCG-03 25 30 1.5 1.5

SRCT-06 SRCG-06 80 3.5 4.4

SRCT-10 SRCG-10 200 7.4 8.1

使用注意事项:
1、推荐粘度：正常工作时所推荐粘度：15～400cst。
2、推荐油液：石油基液压油：使用相当于ISO VG32或VG46的油液，若使用其它种类液压油，请洽询朝田公司技术部。
3、工作油温：连续工作的温度为5～70℃。
4、污染控制：应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS11级，用25μ或更精密的管路滤油器。
5、流量控制：调节流量时，放松锁紧螺母，慢慢转动流量调整手柄，，SRCG(T)系列顺时针为流量增加，逆时针为流量减少，调整完毕，不要忘记你了拧紧锁紧螺母，SRG(T)系列则相反。
