产品名称：

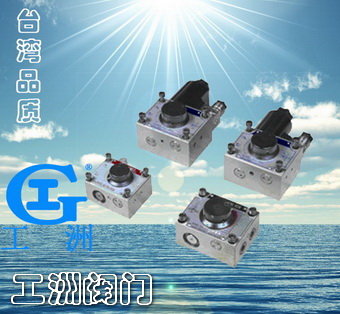

单向调速阀压力补偿型

产品型号：

FNC-G02

产品口径：

DN6-10

产品压力：

7MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

单向调速阀压力补偿型FNC-G02特点

1、单向调速阀压力补偿型FNC-G02带压力补偿装置，能维持稳定的流量，不受出入口压力差变化影响，能够精确地控制执行元件的速度。
2、单向调速阀FNC-G02使一个方向的流量可以调节，而反向可自由流动，根据标牌刻度可方便调节或重新设定流量。
3、适合控制机械动作快速、慢速及快速返回之用，非常适于工具机使用。

单向调速阀压力补偿型FNC-G02型号说明

FKC	-G	02	-2	A	-
系列号码	安装型式	油口规格	流量调整范围 ℓ/min	出入油口方向	凸轮轴方向
单向调速阀 FKC：推杆型 FNC：平面型	G：板式	02： 1/4" 03： 3/8"	2： 0.05-2 3： 0.05-4	从调节旋钮看 02：A 左侧（标准） B 右侧 03：A 右侧（标准） B 左侧	无标记：正向 L：逆向

单向调速阀压力补偿型FNC-G02规格表

型号	最高使用压力 MPa	流量调整范围 ℓ/min	自由流量 ℓ/min	接续口径（PT）	重量Kg
FNC-G02	7	2： 0.05∼2 4： 0.05∼4	20	1/4"	1.2
FNC-G03			30	3/8"	1.9
FKC-G02			20	1/4"	1.2
FKC-G03			30	3/8"	1.9

使用注意事项:
1、标牌上10等份的刻度，每格的流量皆相同。
2、FKC推杆式的转子接于机械的推杆上，可根据动作的往返达到二次调速且开闭的功能。FNC平面式只能一次调速。
3、有关FKC推杆组装方式，请洽本公司技术部。
