产品名称： | 减压阀、单向减压阀型号总揽表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN10-32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品压力： | 25.0MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸铁、铸钢、不锈钢等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 联系电话： | 021-51875781 57432316 57433027 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品详细信息 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

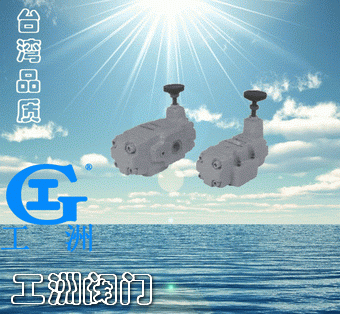

减压阀、单向减压阀
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | G | -03 | B |
| 系列号码 | 安装型式 | 规格 | 压力调整范围MPa |
| R：减压阀 RC：单向减压阀 |
G-板式 T-管式 |
03：10通径（3/8"） 06：25通径（3/4"） 10：32通径（11/4"） |
请参照规格表 |
| 型号 | 最高使用压力 MPa |
压力调整范围 MPa |
最大流量 ℓ/min |
泄漏量 ℓ/min |
重量Kg | ||
| 板式 | 管式 | 板式 | 管式 | ||||
| RG-03 | RT-03 | 25 | B：0.5-7 C：3.5~14 H：7-25 |
50 | 0.8 | 4.5 | 4.3 |
| RCG-03 | RCT-03 | 5.4 | 4.8 | ||||
| RG-06 | RT-06 | 125 | 1 | 6.8 | 6.9 | ||
| RCG-06 | RCT-06 | 8.1 | 7.8 | ||||
| RG-10 | RT-10 | 250 | 1.2 | 11.0 | 12.0 | ||
| RCG-10 | RCT-10 | 13.8 | 13.8 | ||||
使用注意事项:
1、泄漏量为前后压差20.5MPa时所测得的。
2、RCG、RCT装有单向阀可使用于执行元件的A、B两孔，而RG、RT只能应用于回路中的P孔。
3、调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。
4、泄油口必须在一个接近于大气压力的低背压下直接通油箱。
|
||||||||
 |
||||||||
|
|
||||||||
 |
||||||||
