产品名称：

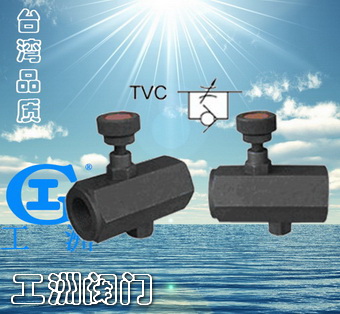

管式单向节流阀

产品型号：

TVC-02

产品口径：

DN6-18

产品压力：

7-30.0MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

管式单向节流阀TVC-02特点

1、管式单向节流阀TVC-02钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。
2、管式单向节流阀TVC-02全部经耐压、防漏测试，效果精良。
3、管式单向节流阀TVC-02内部加工精密，流量调节速度为线性。

管式单向节流阀TVC-02型号说明

TVC	-03
系列号码	称呼口径
管式单向节流阀系列 TVH TVC TVL	02 03 04 06

管式单向节流阀TVC-02规格表

型号	最高使用压力 MPa	定格流量 ℓ/min	口径	材料	重量Kg
TVC-02	25	12	PT 1/4"	六角铜	0.3
TVC-03	25	20	PT 3/8"	六角铜	0.3
TVC-04	30	30	PT 1/2"	六角铜	0.5
TVC-06	30	48	PT 3/4"	六角铜	0.8
TVL-03	7	25	PT 3/8"	四角铜	0.3
TVH-03	25	25	PT 3/8"	四角铜	0.5
TVH-04	30	35	PT 1/2"	六角铜	0.8

使用注意事项:
TVL：高敏度适用于风油从动机构，金属圆锯大量采用。
TVH：高回油量（比传统单向节流阀高1.7倍）。以进油方式控制能缩短工时提高产能，适用于弯管机、制鞋机（弹簧不断裂）
TVC：同心度高微调精准，以回油控制为最佳方式。
