产品名称：

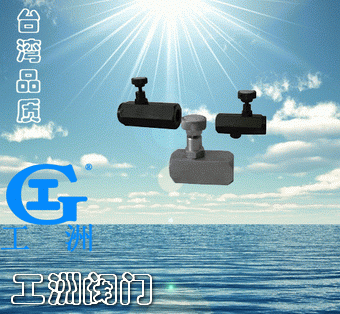

管式单向节流阀

产品型号：

TVL-03

产品口径：

DN6-18

产品压力：

7-30.0MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

管式单向节流阀TVL-03特点

1、管式单向节流阀TVL-03钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。
2、管式单向节流阀TVL-03全部经耐压、防漏测试，效果精良。
3、管式单向节流阀TVL-03内部加工精密，流量调节速度为线性。

管式单向节流阀TVL-03型号说明

TVC -03

系列号码称呼口径

管式单向节流阀系列
TVH
TVC
TVL 02
03
04
06

管式单向节流阀TVL-03规格表

型号最高使用压力
MPa 定格流量
ℓ/min 口径材料重量Kg

TVC-02 25 12 PT 1/4" 六角铜 0.3

TVC-03 25 20 PT 3/8" 六角铜 0.3

TVC-04 30 30 PT 1/2" 六角铜 0.5

TVC-06 30 48 PT 3/4" 六角铜 0.8

TVL-03 7 25 PT 3/8" 四角铜 0.3

TVH-03 25 25 PT 3/8" 四角铜 0.5

TVH-04 30 35 PT 1/2" 六角铜 0.8

使用注意事项:
TVL：高敏度适用于风油从动机构，金属圆锯大量采用。
TVH：高回油量（比传统单向节流阀高1.7倍）。以进油方式控制能缩短工时提高产能，适用于弯管机、制鞋机（弹簧不断裂）
TVC：同心度高微调精准，以回油控制为最佳方式。
