产品名称：

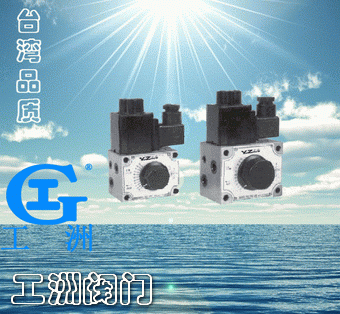

电磁单向调速阀压力补偿型

产品型号：

FS-G03

产品口径：

DN6-10

产品压力：

7MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

电磁单向调速阀压力补偿型FS-G03特点

1、电磁单向调速阀FS-G03带压力补偿装置，能维持稳定的流量，不受出入口压力差变化影响，能够精确地控制执行元件的速度。
2、单向调速阀FS-G03使一个方向的流量可以调节，而反向可自由流动，根据标牌刻度可方便调节或重新设定流量。
3、适合控制机械动作快速、慢速及快速返回之用，非常适于工具机使用。

电磁单向调速阀压力补偿型FS-G03型号说明

FSC -G 03 -C -2 -A2 6

系列号码安装型式油口尺寸阀心型式流量调整范围
ℓ/min 线圈型式频率

FS：电磁调速阀
FSC：单向调速阀
G：板式 02： 1/4"
03： 3/8" C：常开
0：常开（标准） 2： 0.05-2
4： 0.05-4 A1：AC 110V
A2：AC 220V
A3：AC 380V
D1：DC 12V
D2：DC 24V 5： 50HZ
6： 60HZ
直流省略

电磁单向调速阀压力补偿型FS-G03规格表

型号最高使用压力
MPa 流量调整范围
ℓ/min 自由流量
ℓ/min 接续口径（PT）重量Kg

FS-G02 7 2： 0.05∼2
4： 0.05∼4 20 1/4" 1.2

FSC-G02 20 1/4" 2

FS-G03 30 3/8" 2.6

FSC-G03 30 3/8" 2.6

使用注意事项:
1、标牌上10等份的刻度，每格的流量皆相同。
2、电磁式只能一次调速。
3、FS（C）-G03最高切换频率为60CMP。
