产品名称： |

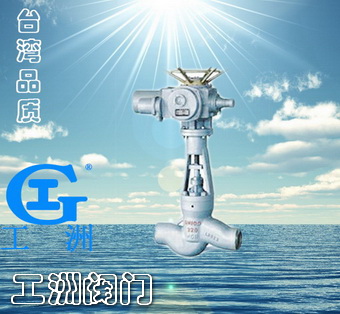

焊接电动截止阀 |
|
产品型号： |
J961Y |
|
产品口径： |
DN10-100 |
|
产品压力： |
1.0～40.0MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
|
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
PN 25.0-32.0MPa P57170V
执行标准
|
设计与制造 |
结构长度 |
压力-温度 |
试验-检验 |
|
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
压力试验
|
型号 |
公称压力 |
强度试验 (MPa) |
密封试验 (MPa) |
适用温度℃ |
适用介质 |
|
J61Y-250I
J961Y-250I |
25.O |
37.5 |
27.5 |
≤550 |
水、蒸汽、油品 |
|
J61Y-320I
J961Y-320I |
32.0 |
48.0 |
35.2 |
|
J61Y-P54100V
J961Y-P54100V |
P54100V |
30.0 |
11.0 |
≤540 |
|
J61Y-P64140V
J961Y-P64140V |
P54100V |
42.0 |
15.4 |
|
J61Y-P57170V
J961Y-P67170V |
P57170V |
63.0 |
18.7 |
≤570 |
主要零件材料及性能
|
阀体 |
阀盖 |
支架 |
阀杆 |
密封环 |
填料 |
阀杆螺母 |
|
WCB
25 |
WCB
25 |
WCB
25 |
2Cr13 |
增强柔性石墨 |
增强柔性石墨 |
ZCu1A110Fe3 |
|
WC6
12Cr1MoV |
WC6
12Cr1MoV |
WC6
25 |
38CrMoV
20Cr2MoV |
|
WC9
12Cr1MoV |
WC9
12Cr1MoV |
WC9
25 |
38CrMoV
20Cr2MoV |
PN 25.0-32.0MPa P57170V
规格主要尺寸
|
型号 |
DN |
d |
L |
L1 |
L2 |
H |
电装型号 |
|
J961Y-250 |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
56 |
340 |
473 |
277 |
1060 |
DZW45 |
|
80 |
80 |
390 |
526 |
283 |
1280 |
DZW90 |
|
100 |
84 |
480 |
526 |
283 |
1290 |
DZW90 |
|
J961Y-320 |
20 |
19 |
150 |
363 |
197 |
276 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZW15 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
60 |
470 |
526 |
283 |
1140 |
DZW90 |
|
80 |
80 |
570 |
526 |
283 |
1350 |
DZW120 |
|
100 |
96 |
660 |
554 |
609 |
1500 |
DZW180 |
|
J961Y-P57170V |
20 |
19 |
150 |
363 |
197 |
576 |
DZW15 |
|
25 |
22 |
180 |
363 |
197 |
590 |
DZW15 |
|
32 |
26 |
180 |
363 |
197 |
606 |
DZWl5 |
|
40 |
36 |
250 |
363 |
197 |
722 |
DZW20 |
|
50 |
42 |
250 |
363 |
197 |
722 |
DZW30 |
|
65 |
60 |
762 |
526 |
283 |
1543 |
DZW90 |
|
80 |
74 |
864 |
526 |
283 |
1790 |
DZWl20 |
|
100 |
88 |
965 |
554 |
309 |
1890 |
DZWl80 |
PN25.0MPa-32.0MPa P54100V-P54170V
规格主要尺寸
|
型号 |
DN |
d |
L |
H |
D0 |
|
J61Y-250 |
10 |
10 |
110 |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
230 |
|
32 |
26 |
180 |
308 |
230 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
56 |
340 |
775 |
460 |
|
80 |
64 |
390 |
848 |
510 |
|
100 |
84 |
480 |
910 |
560 |
|
J61Y-P54100V |
10 |
12 |
110 |
170 |
160 |
|
20 |
23 |
150 |
270 |
200 |
|
25 |
27 |
180 |
270 |
200 |
|
32 |
32 |
180 |
365 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
45 |
350 |
580 |
320 |
|
65 |
57.6 |
430 |
602 |
360 |
|
80 |
74 |
470 |
660 |
500 |
|
100 |
84 |
480 |
910 |
560 |
|
J61Y-320
J61Y-P54140V |
10 |
10 |
1lO |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
240 |
|
32 |
26 |
180 |
308 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
60 |
470 |
895 |
560 |
|
80 |
80 |
570 |
1085 |
700 |
|
100 |
96 |
660 |
1045 |
700 |
|
J61Y-P67170V |
10 |
10 |
110 |
230 |
140 |
|
20 |
19 |
150 |
272 |
180 |
|
25 |
22 |
180 |
308 |
240 |
|
32 |
26 |
180 |
308 |
240 |
|
40 |
36 |
250 |
493 |
320 |
|
50 |
42 |
250 |
493 |
320 |
|
65 |
60 |
762 |
1155 |
610 |
|
80 |
74 |
864 |
1315 |
900 |
|
100 |
88 |
965 |
1475 |
900 | |
