产品名称： |
直通单向阀 |
|
产品型号： |
S型 |
|
产品口径： |
DN06-32 |
|
产品压力： |
1.0～50.0MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |

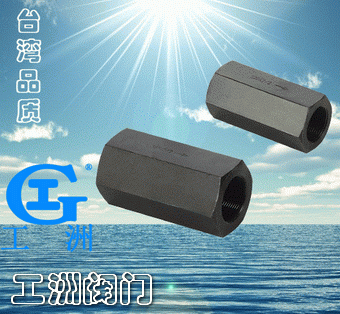

| S型直通单向阀 |
图形符号
型号说明
① 系列代号：S型直通单向阀
② 公称通径：06、08、10、15、20、25、32 mm
③ 结构形式：A=管式、B=板式
④ 开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa
⑤ 连接螺纹：1=英制、2=公制
技术参数
工作压力：31.5MPa
温度范围：-30～+80℃
粘度范围：2.8～500平方毫米/s
工作介质：矿物油

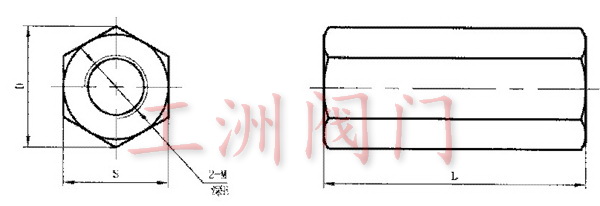

外形尺寸
|
通径 |
型号 |
最大流量 |
尺寸(mm) |
|
L |
E |
S |
T |
M |
|
06
|
S06A*/1 |
15 |
58 |
22 |
19 |
12 |
M14×1.5 |
|
S06A*/2 |
G1/4 |
|
08 |
S08A*/1 |
30 |
58 |
28 |
24 |
12 |
M18×1.5 |
|
S08A*/2 |
G3/8 |
|
10 |
S10A*/1 |
40 |
72 |
34.5 |
30 |
14 |
M22×1.5 |
|
S10A*/2 |
G1/2 |
|
15 |
S15A*/1 |
120 |
85 |
41.5 |
36 |
16 |
M27×2 |
|
S15A*/2 |
G3/4 |
|
20 |
|
200 |
98 |
53 |
46 |
18 |
M33×2 |
|
S20A*/2 |
G1 |
|
25 |
S25A*/1 |
300 |
120 |
69 |
60 |
20 |
M42×2 |
|
S25A*/2 |
G 11/4 |
|
30 |
S30A*/1 |
400 |
132 |
75 |
65 |
22 |
M48×2 |
|
S30A*/2 |
G 11/2 | | |
