产品名称： |
三联单向阀组 |
|
产品型号： |
DFZ3 |
|
产品口径： |
DN06-32 |
|
产品压力： |
1.0～50.0MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |

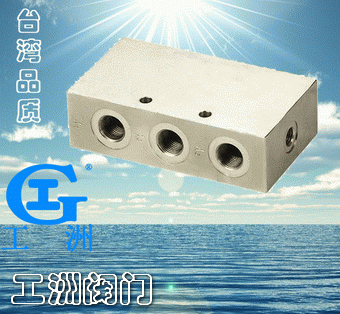

| DFZ3系列三联单向阀组 |
图形符号
技术参数
公称压力：32MPa
开启压力：0.06MPa
适用介质：液压油

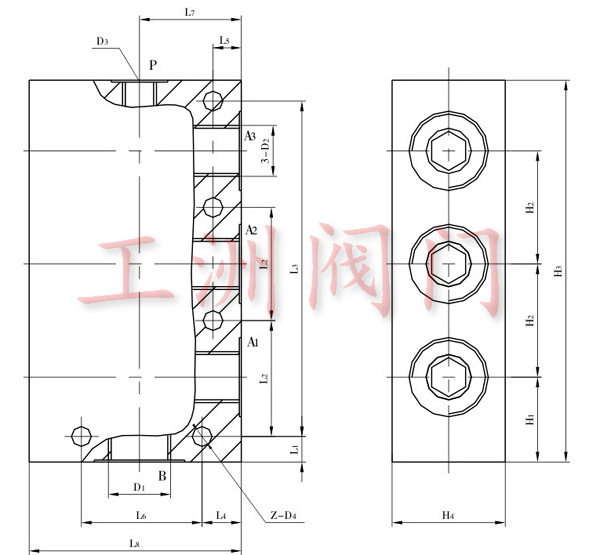

外形尺寸
|
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D1 |
D2 |
D3 |
Z-D4 |
H1 |
H2 |
H3 |
H4 |
|
DFZ3-L10 |
9 |
- |
107 |
10 |
10 |
- |
37 |
70 |
M18×1.5 |
M14×1.5 |
M12×1.5 |
2-Ф7 |
30 |
35 |
125 |
40 |
|
DFZ3-L15 |
50 |
40 |
- |
10 |
10 |
- |
36 |
75 |
M22×1.5 |
M18×1.5 |
M12×1.5 |
2-Ф7 |
30 |
40 |
135 |
40 |
|
DFZ3-L20 |
12 |
- |
152 |
17 |
8 |
60 |
49.5 |
112 |
M27×2 |
M27×2 |
M14×1.5 |
3-Ф7 |
38 |
52 |
172 |
52 | | |
