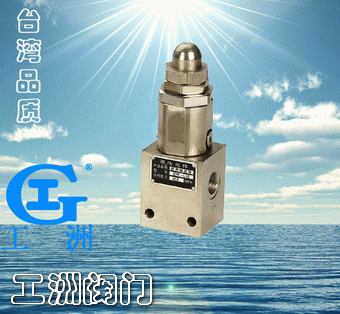

产品名称： |
卸荷溢流阀 |
|
产品型号： |
XYF |
|
产品口径： |
DN10、15 |
|
产品压力： |
1.0～50MPa |
|
产品材质： |
铸钢、不锈钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
| XYF系列卸荷溢流阀 |
图形符号
技术参数
公称通径：10、15mm
额定流量：40、63L/min
调压范围：3~25MPa
适用介质：液压油

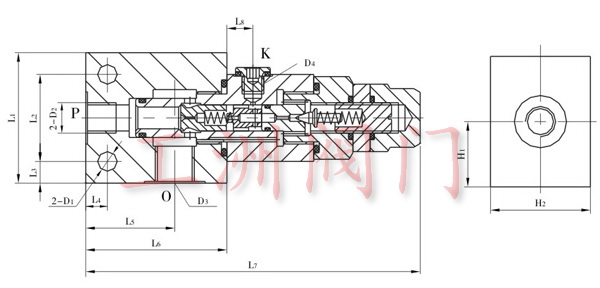

外形尺寸
|
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D1 |
D2 |
D3 |
D4 |
H1 |
H2 |
|
XYF-L10 |
60 |
40 |
10 |
10 |
41 |
65 |
154 |
12 |
Ф9 |
M14×1.5 |
M18×1.5 |
M10×1 |
30 |
46 |
|
XYF-L15 |
65 |
45 |
10 |
15 |
48 |
80 |
186 |
13 |
Ф9 |
M22×1.5 |
M22×1.5 |
M10×1 |
32.5 |
55 | | |
