产品介绍：

国标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。

国标铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有：

手动、齿轮传动、电动、气动等。

应用范围：高压国标铸钢闸阀适用于公称压力PN4.0～10.0MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。

结构特点与优势：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

闸阀的安装与维护应注意以下事项：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

标准规范：

设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

性能规范：

公称压力 PN（MPa）	试验压力（MPa）		适用温度（℃）			适用介质
	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸气、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

零件材料与工况：

零件名称	材料牌号
阀体	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
阀盖	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
闸板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀座	25	304	304	304	304	304
垫片、垫环、密封环	包覆垫片、304、增强柔性石墨
填料	增强柔性石墨
闸杆螺母	ZCuA110Fe3

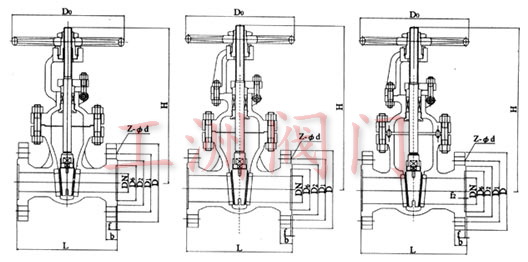

主要尺寸及重量：

公称压力	公称通径DN（mm）	主要外形尺寸及连接尺寸(mm)										重量 （kg）
		L	D	D1	D2	D6	b-f	f2	z-фd	H	Do
PN40	15	130	95	65	45	40	16-2	4	4-145	135	120	6
	20	150	105	75	55	51	16-2	4	4-14	190	140	8
	25	160	115	85	65	58	16-2	4	4-14	205	160	12
	32	180	135	100	78	66	18-2	4	4-14	270	180	15
	40	200	145	110	85	76	18-3	4	4-18	310	200	31
	50	250	160	125	100	88	20-3	4	4-18	371	250	34
	65	280	180	145	120	110	22-3	4	4-18	391	280	39
	80	310	195	160	135	121	22-3	4	8-18	455	320	52
	100	350	230	190	160	150	24-3	4.5	8-18	551	360	80
	125	400	270	220	188	176	28-3	4.5	8-23	628	400	127
	150	450	300	250	218	204	30-3	4.5	8-25	708	400	154
	200	550	375	320	282	260	38-3	4.5	8-25	885	450	263
	250	650	445	385	345	313	42-3	4.5	12-30	906	560	368
	300	750	510	450	408	364	46-4	4.5	12-34	1203	640	547
	350	850	570	510	465	422	52-4	5	16-34	1341	640	679
	400	950	655	585	535	474	18-2	5	16-34	1492	720	953
PN64	15	170	105	75	55	41	20-2	4	4-14	140	100	7
	20	190	125	90	68	51	22-2	4	4-18	140	100	9
	25	210	135	100	78	58	24-2	4	4-18	215	180	12
	32	230	150	110	82	66	24-3	4	4-23	270	180	16
	40	240	165	125	95	76	26-3	4	4-23	345	200	32
	50	250	175	135	105	88	28-3	4	4-23	470	200	39
	65	280	200	160	130	110	30-3	4	8-23	520	250	43
	80	310	210	170	140	121	32-3	4.5	8-23	570	300	60
	100	350	250	200	168	150	36-3	4.5	8-25	700	300	89
	125	400	295	240	202	176	38-3	4.5	8-30	780	350	140
	150	450	340	280	240	204	44-34	4.5	8-34	850	350	207
	200	550	405	345	300	260	44-34	4.5	12-34	1035	400	325
	250	650	470	400	352	313	48-34	4.5	12-41	1050	560	467
	300	750	530	460	412	364	54-4	4.5	16-41	1470	640	590
