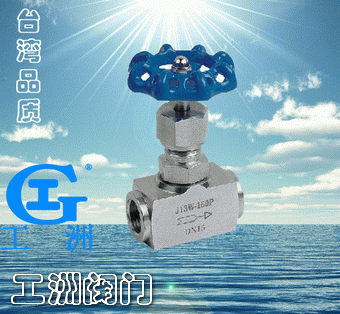

针型节流阀产品介绍：

针型节流阀又名针型阀，其外形和截止阀没有明显区别之处，只是在阀芯的形状上有所区别，<节流阀的阀芯呈现为椎状或抛物线状，工作时即通过阀芯来改变通道的截面积，以达到改变流量和压力的目的。

针型节流阀有按照通道不同和启闭件形状不同的两种分类方法，前者可以分为直通式和角式两种，后者可以分为针形、沟形和窗形三种。节流阀是较为常见的流量控制阀，和单向阀配合可组成单向节流阀，或和溢流阀配合组成截留调速系统。

针型节流阀应用范围：

针型节流阀一般适用于负载变化不大的场合，或对速度稳定性要求不高的场合，如应用于化工仪表中，这是因为节流阀没有补偿负载变化造成流速不稳定的功能。节流阀的使用环境应注意，流量调节范围大、流量压差变化小、内泄漏量小和调节力矩小。

针型节流阀结构特点：

针型节流阀的特点包括结构简单、易于维修、制造成本低廉等，但节流阀的调节精度不高，难以作为调节阀门使用，同时由于阀门内阀瓣和阀座之间介质流速较高，容易出现汽蚀现象，因此零件需使用耐汽蚀材料，且不适于切断介质之用。

针型节流阀标准规范：

设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

针型节流阀零件材料与工况：

零件名称Part name	阀杆、阀盖Stem,Bonnet	阀杆、阀瓣Stem,Disc	填料Packing
L21W-16P	铬镍不锈钢 Cr.Ni Stainless steel	铬镍不锈钢 Cr.Ni Stainless steel	聚四氟乙稀、柔性石墨 PTEF,Soft graphite
L21W-40、L23W-160	优质碳钢 High grade carbon steel	铬不锈钢 Cr. Stainless steel

针型节流阀主要尺寸及重量：

公称直径（mm）	尺    寸Dimensions							重量（Kg）Weight
	D0	D1	D2	L	H1	H2	M
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2

节流阀的使用注意事项：

1、针型节流阀使用螺纹连接，因此在启闭节流阀时，应当先检查螺纹的连接是否有松动或泄漏的情况。
2、节流阀的阀门启闭速度应缓慢，在操作时要注意观察压力的变化，原因是节流阀的流通面积比较小，一旦流速较高就容易造成密封面的腐蚀。
