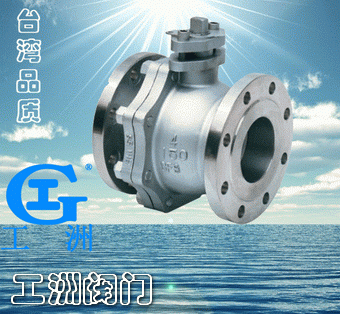

性能规范

产品型号DN/mm 公称压力 试验压力 工作温度 适用介质 壳体 密封(液) 密封(气) Q41F-16 1.6 2.4 1.76 0.6 ≤250°C 瞬时300°C 水,蒸,汽,油酸性 Q41F-25 2.5 3.75 2.75 Q41F-40 4.0 6.0 3.75   主要零件材料   零件名称 铸钢 不锈钢 铬镍钼钛钢 C P R 阀体 WCB ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 球体 ZG1Cr18Ni9Ti ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 阀杆 2Cr13 2Cr13 ZG1C18Ni12TiMO2Ti 密封圈 聚四氟乙烯+石墨+高弹性胶(8202型)

Q41F-16型

公称通径DN/mm 尺寸/mm L D D1 D2 b Z-фd H LO 20 140 105 75 55 16 4-14 110 150 25 150 115 85 65 16 4-14 120 160 32 165 135 100 78 16 4-18 145 160 40 180 145 110 85 16 4-18 155 250 50 200 160 125 100 18 4-18 175 300 65 220 180 145 120 18 4-18 195 300 80 250 195 160 135 20 8-18 225 320 100 280 215 180 155 20 8-8 255 320 125 320 245 210 185 22 8-18 285 400 150 360 280 240 210 24 8-23 295 400 200 400 335 295 265 26 12-23 355 450

Q41F-25型

公称通径DN/mm 尺寸/mm L D D1 D2 b Z-фd H LO 20 140 105 75 55 2 4-14 110 150 25 150 115 85 65 2 4-14 120 160 32 165 135 100 78 2 4-18 145 160 40 180 145 110 85 3 4-18 155 250 50 200 160 125 100 3 4-18 175 300 65 220 180 145 120 3 8-18 195 300 80 250 195 160 135 3 8-18 225 320 100 280 230 190 160 3 8-18 255 320 125 320 270 220 188 3 8-23 285 400 150 360 300 250 218 3 8-25 295 400 200 400 360 310 278 3 12-25 335 450

Q41F-40型

公称通径DN/mm 尺寸/mm L D D1 D2 D6 f b Z-фd H 20 140 105 75 55 51 2 16 4-14 110 25 150 115 80 65 58 2 16 4-14 120 32 180 135 100 78 66 2 18 4-18 140 40 200 145 110 85 76 3 20 4-18 155 50 230 160 125 100 88 3 20 4-18 175 65 290 180 145 120 110 3 22 8-18 195 80 310 195 160 135 120 3 22 8-18 225 100 350 230 190 160 150 3 24 8-23 250 125 400 270 220 188 176 3 28 8-25 270 150 480 300 250 218 204 3 30 8-25 290 200 600 375 320 282 260 3 38 12-30 350
