产品名称： |
气动薄膜调节阀 |
|
产品型号： |
ZMAP |
|
产品口径： |
DN25-300 |
|
产品压力： |
0.6-6.4Mpa |
|
产品材质： |
铸钢、不锈钢、合金钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
|

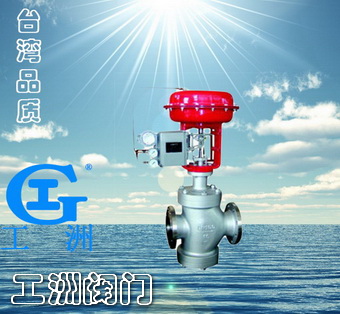

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。 |
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数kv |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
公称压力MPa |
0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型） |
|
行 程mm |
16 |
25 |
40 |
63 |
100 |
|
介质温度℃ |
-20～200、-40～+250(常温型)、-40～250（中温型） |
|
流量特性 |
直线、等百分比 |
|
法兰尺寸 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
|
法兰型式 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
|
阀体
材质 |
PN
(MPa) |
1.6 |
常温型 |
HT200 |
|
4.0,6.0 |
常温、中温型 |
ZG230-450、ZG1Cr18Ni9Ti |
|
阀芯材质 |
1Cr18Ni9 |
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
|
可调比 |
30:1 | |
|
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100(标准)；40～200；80～240；20～60；60～100 |
|
项目 |
指标值 |
|
基本误差％ |
不带定位器 |
±5.0 |
|
带定位器 |
±1.0 |
|
回差％ |
不带定位器 |
3.0 |
|
带定位器 |
1.0 |
|
死区％ |
不带定位器 |
3.0 |
|
带定位器 |
0.4 |
|
允许泄漏量L/h |
1×10-3×阀额定容量 |
|
供气压力
MPa |
弹簧压力
KPa |
公称通径 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14 |
20-100 |
允许压差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
|
DN |
D |
|
H |
H1 |
|
PN(MPa) |
|
1.6 |
4.0 |
6.4 |
常 温型 |
中温型 |
|
25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
|
32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
|
40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
|
50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
|
65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
|
80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
|
100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
|
125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
|
150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
|
200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
|
250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
|
300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
|
零件名称 |
材料 |
温度范围 |
备注 |
|
阀 体
上阀盖 |
HT200 |
-20～200℃ |
|
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
阀芯、阀座、阀杆 |
1Cr18Ni9 |
-250～550℃ |
|
|
上下膜片 |
A3钢板 |
|
|
|
支架、顶盖 |
HT200 |
|
|
|
压缩弹簧 |
60Si2Mn |
|
|
|
波纹薄膜 |
5806胶夹480D尼龙66网眼布 |
|
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
|
碳纤维 |
-120～350℃ |
|
|
柔性石墨 |
-40～600℃ |
| |
