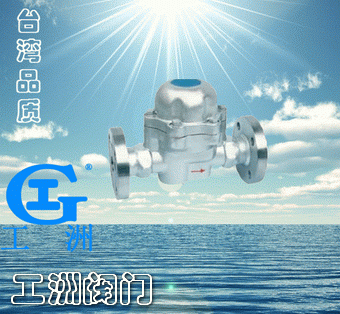

产品型号：SF、TSF 通用型双金属疏水阀的四种功能： 　　1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。 　　2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。 　　3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。 　　4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。 双金属片式蒸汽疏水阀主要连接尺寸 Main Connecting Dinensions 型号 Type 公称通径 Nominal Diameter 尺寸Dimensions L H H1 　　 TSF- 1 2 3 15 110 130 35 20 110 130 35 25 110 130 35 SF- 1 2 3 15 155 170 45 20 155 170 45 25 155 170 45 双金属片式蒸汽疏水阀主要零件材料 Materal For Main Parts 零件名称Part Name 材料Materal 阀体Body 碳钢Carbon Steel 阀盖Donner 垫片Seat F304柔性石墨Flexible Graphite 阀芯组件 不锈钢Atainless Steel 排放孔密封面 堆焊硬质合金 过滤网Percolator 不锈钢Atainless Steel 双金属片式蒸汽疏水阀主要外型及连接尺寸 Main External And Connecting Dinensions 型号 Type 公称通径DN(mm) Nominal Diameter 尺寸Dimensions L H D D1 D2 b f Z-φd SF- 1   2 GF 3   15 230 180 95 65 45 14 2 4-φ14 20 230 180 105 75 55 14 2 4-φ14 25 230 185 115 85 65 14 2 4-φ14 32 250 195 135 100 78 16 2 4-φ18 40 250 200 145 110 85 16 3 4-φ18 50 250 208 160 125 100 16 3 4-φ18 TSF- 1   2 GF 3   15 210 140 95 65 45 14 2 4-φ14 20 210 145 105 75 55 14 2 4-φ14 25 210 150 115 85 65 14 2 4-φ14
