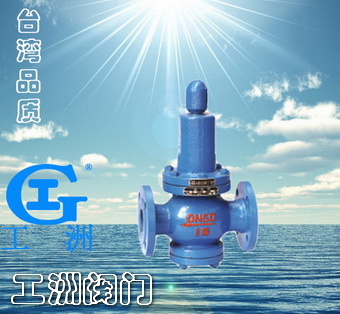

产品名称： | 天然气减压阀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号： | YK42F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品口径： | DN20-400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品压力： | 1.6-6.4Mpa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品材质： | 铸钢、不锈钢、合金钢等 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 联系电话： | 021-51875781 57432316 57433027 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品详细信息 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、产品用途：
YK42F系列天然气减压阀是弹簧薄膜式减压的换代产品，与薄膜式相比有以下优点：
1、使用寿命长，不存在膜片损坏的问题。
2、耐高压，出口压力高时，薄膜片高不行了，而活塞可适应很高的出口压力。
该阀用于工作温度-10~150℃的天然气和空气，燃气，非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。
二、工作原理：
1、 本阀通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。
2、 本阀介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。
三、性能规范： 单位：MPa
四、主要外形尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||
 |
||||||||
|
|
||||||||
 |
||||||||
