产品名称：

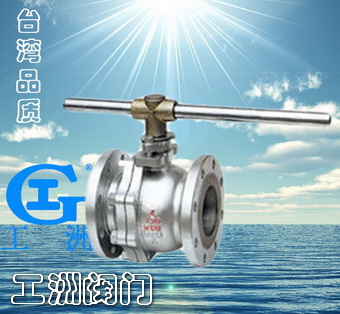

不锈钢美标球阀

产品型号：

Q41F

产品口径：

DN15~300

产品压力：

0.6-6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

不锈钢美标球阀主要性能规范Chief property and specification

材质名称 Name of material	适用温度 Working temeorature	适用介质 Avialable media
CF8	≤50℃
OCr18Ni9
CF8N		NITRIC ACID
OCr18NiMo2ti		硝酸类
CF3		NITRIC ACID
OOCr18Ni10		硝酸类
CF3M		NITRIC ACID
OOCr17Ni14Mo2		硝酸类

不锈钢美标球阀执行标准Executive standard

项目Item	设计制作 Design and manufacture	压力温度等级 Pressure temperature Lating
标准Standard	API 6D	ANSI B16.34
法兰标准Flange stanard	结构长度 Face to face/enrd	检查和试验 Spection and test
ANSI B16.0	ANSI816.5	AP1598

不锈钢美标球阀试验压力Test pressure

类别Type	Mpa	PSI
强度试验Shell test	7.7	1125
高压密封试验（水） Sealing test（WATER）	5.8	815
低压密封试验 Sealing test（AIR）	5-7巴Bar

150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）

公称通径NPS Norminal diameter		单位 Unit	L	D	C	G	T	n-Ф	W	H
in	mm	单位 Unit	L	D	C	G	T	n-Ф	W	H
1/2〞	15	150Lb	108	89	60.5	35	12	4-15	115	72
1/2〞	15	10-k	4.25	3.5	2.38	1.38	0.47	4-0.59	4.53	28.3
3/4〞	20	150Lb	117	98	70	43	12	4-15	115	76
3/4〞	20	10-k	4.61	3.86	2.76	1.69	0.47	4-0.59	4.53	29.9
1〞	25	150Lb	127	108	79.5	51	12	4-15	150	92
1〞	25	10-k	5	4.25	3.13	2	0.47	4-0.59	5.9	3.62
11/2〞	40	150Lb	165	127	98.5	73	14.3	4-16	200	123
11/2〞	40	10-k	6.5	5	3.88	2.88	0.56	4-0.62	7.87	4.84
2〞	50	150Lb	178	152	120.5	92	15.9	4-19	200	132
2〞	50	10-k	7	6.00	4.75	3.62	0.625	4-0.75	7.87	5.20
21/2〞	65	150Lb	190	178	139.5	105	17.5	4-19	320	164
21/2〞	65	10-k	7.5	7	5.50	4.12	0.69	4-0.75	12.6	6.45
3〞	80	150Lb	203	190	152.4	127	19.1	4-19	320	173
3〞	80	10-k	8	7.50	6	5	0.75	4-0.75	12.6	6.8
4〞	100	150Lb	229	229	190.5	157	23.9	8-19	450	210
4〞	100	10-k	9	9	7.5	6.19	0.94	8-0.75	17.72	8.26
6〞	150	150Lb	394	279	241.5	216	26	8-22	800	288
6〞	150	10-k	15.5	10.98	9.50	8.5	1.02	8-0.88	31.5	1.34
8〞	200	150Lb	457	343	298.5	270	29	8-22	1120	374
8〞	200	10-k	18.00	13.50	11.75	10.62	1.12	8-0.88	44.10	14.72
10〞	250	150Lb	553	406	362	342	31	12-25	1420	366
10〞	250	10-k	20.98	16	14.75	12.75	1.2	12-1	55.12	14.40
12〞	300	150Lb	610	483	432	381	32	12-25	1420	412
12〞	300	10-k	24	19	17	15	1.26	12-1	55.12	16.22

300Lb连接尺寸和外形尺寸300Lb External and connecting dimensions （mm）

公称通径NPS Norminal diameter		单位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm	单位 Unit	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm	140	95	15	35	66.5	4-15	115	72
1/2〞	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4〞	20	mm	152	117	16	43	82.5	4-19	115	76
3/4〞	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1〞	25	mm	165	124	18	51	89	4-19	150	92
1〞	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2〞	40	mm	190	156	20.7	73	114.5	4-22	200	123
11/2〞	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2〞	50	mm	216	165	22.3	92	127	8-19	200	132
2〞	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2〞	65	mm	241	190	25.4	105	149	8-22	320	164
21/2〞	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.54
3〞	80	mm	283	210	28.5	127	168.5	8-22	320	173
3〞	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4〞	100	mm	305	254	31.8	157	200	8-22	450	210
4〞	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6〞	150	mm	4.3	318	36.6	216	270	12-22	800	336
6〞	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	31.5	13.32
8〞	200	mm	502	381	42	270	330	12-25	1120	385
8〞	200	in	19.76	15	16.5	10.62	12.99	12-1	44.10	15.16
10〞	250	mm	568	444	48	342	387.5	16-29	1420	370
10〞	250	in	22.36	1.89	1.89	12.75	15.25	16-1.12	55.12	14.56
