产品名称：

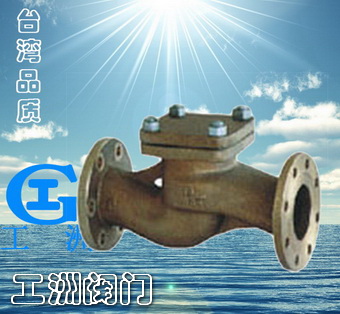

船用法兰青铜止回阀

产品型号：

AS型、BS型

产品口径：

DN20-125

产品压力：

0.6~10.0Mpa

产品材质：

青铜、铸铜等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

性能规范 Technical Data

公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(am)	适用介质 Applicable Medium
0.6	15～125	海水、淡水、滑油、燃油和 t≤250℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.
1.0	65～125
1.6	65～125
2.5	15～100

主要零部件材质 Materials of Main Parts

零件名称 Parts Name	材料 Material
零件名称 Parts Name	名称 Name	牌号 Marks
阀体、阀盖、阀盘 Body/Cover/Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2, ZCuSn5Pb5Zn5

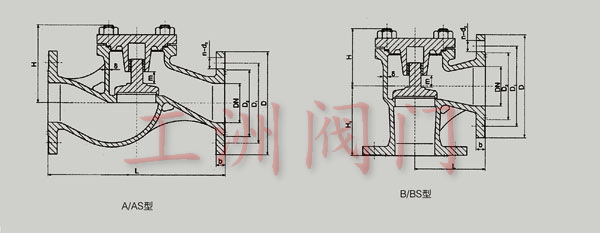

PN1.0、1.6、2.5MPa的A型、B型基本尺寸 Dimensions

公称压力 PN (MPa) 公称通径 DN (mm) 结构尺寸
Structure Dimension 壁厚 Thickness 法兰 Flange 螺栓 Bolt 升程 Lift Range
m 参考重量 Weight(kg)

L H≈ H1

A型 B型 A型 B型 B型 D D1 D2 d0 b n个 Th A型 B型

1.0 65 290 115 123 94 115 6 155 123 104 15 14 6 M14 19 12.2 11.3

80 310 125 139 104 125 6 170 138 118 15 14 8 M14 23 16.4 14.3

100 350 150 160 117 135 6 190 158 138 15 14 8 M14 28 24.6 22.7

125 400 175 185 129 155 7 215 183 164 15 14 10 M14 35 37.0 30.4

1.6 125 400 175 197 143 155 7 225 187 168 17 17 10 M16 35 45.8 40.0

2.5 20 150 75 79 66 75 5 95 68 48 13 12 4 M12 6 3.6 3.5

25 160 80 80 67 80 5 105 73 56 13 13 4 M12 7 4.3 4.1

32 180 85 85 68 85 5 115 83 64 15 13 6 M14 9 5.0 4.8

40 200 90 88 76 90 5 125 93 74 15 14 6 M14 12 6.3 6.0

50 230 95 109 85 95 6 135 103 84 15 14 6 M14 15 8.6 8.2

65 290 115 123 94 115 7 170 132 110 17 17 8 M16 19 13.5 11.5

80 310 125 150 110 125 8 185 147 126 17 19 8 M16 23 19.8 17.3

100 350 150 155 118 135 8 205 167 146 17 19 10 M16 28 30.5 25.7

PN0.6、1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称
压力 PN (MPa)

公称
通径 DN (mm)

结构尺寸 Structure Dimension

壁厚 Thickness

法兰 Flange

螺栓 Bolt

升程 Lift Range m

参考重量 Weight(kg)

L H≈ H1

AS型 BS型 AS型 BS型 BS型 D D1 D2 d0 b n个 Th AS型 BS型

0.6 15 130 90 84 70 90 4 80 55 40 11 12 4 M10 7 3.0 3.2

20 150 95 84 70 95 4 95 65 50 11 12 4 M10 7 3.4 3.6

25 160 100 84 70 100 4 100 75 60 11 14 4 M10 7 3.8 4.0

32 180 105 90 70 105 5 120 90 70 14 15 4 M12 9 5.6 5.4

40 200 115 101 77 115 5 130 100 80 14 16 4 M12 12 7.1 6.8

50 230 125 110 80 125 5 140 110 90 14 17 4 M12 15 8.3 9.2

65 290 145 122 89 145 6 160 130 110 14 17 4 M12 19 16.4 12.2

80 310 155 153 112 155 6 190 150 128 18 19 4 M16 23 18.3 17.7

100 350 175 162 113 175 6 210 170 148 18 20 4 M16 28 28.0 23.8

125 400 200 182 123 200 7 240 200 178 18 20 8 M16 35 34.0 31.9

1.6 65 290 145 136 97 145 6 185 145 122 18 17 4 M16 19 15.6 14.4

80 310 155 158 117 155 6 200 160 133 18 19 4 M16 23 22.0 20.8

100 350 175 170 121 175 6 220 180 158 18 20 8 M16 28 36.5 31.3

125 400 200 185 129 200 7 250 210 184 18 22 8 M16 35 43.0 37.2

2.5 15 130 90 84 70 90 5 95 65 47 14 12 4 M12 7 4.4 4.2

20 150 95 84 70 95 5 105 75 58 14 12 4 M12 7 4.8 4.6

25 160 100 84 70 100 5 115 85 68 18 14 4 M12 7 5.2 5.4

32 180 105 90 70 105 5 140 100 78 18 15 4 M16 9 7.3 7.1

40 200 115 101 77 115 5 150 110 88 18 16 4 M16 12 9.1 8.7

50 230 125 110 81 125 6 165 125 102 18 17 4 M16 15 10.9 10.7

65 290 145 136 97 145 7 185 145 122 18 17 8 M16 19 15.9 14.7

80 310 155 158 117 155 7 200 160 133 18 19 8 M16 23 22.2 21.1

100 350 175 170 121 175 8 235 190 158 22 20 8 M20 28 37.0 3.8
