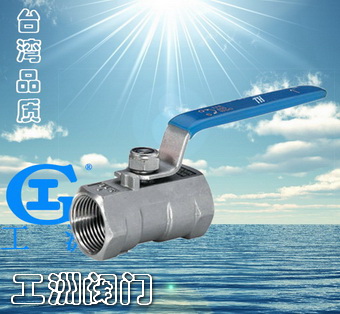

产品名称：

一片式球阀

产品型号：

Q11F

产品口径：

DN15-DN250

产品压力：

1.6-10.0MPa

产品材质：

铸铁、铸钢、不锈钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

丝口是一种连接方式,就是螺纹的意思,分内螺纹和外螺纹.

公称压力	最高使用压力		试验压力（水压）
1.6MPA	120℃以下水、油、瓦斯	饱和蒸汽	阀体	阀座
1.6MPA	1.76MPA	0.6MPA	9.5MPA	7MPA

Q11F-16P一片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	6	10	15	20	25	32	40	50
L	39	44	56.5	58	71	78	83	100
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5
D	5	7	9.2	12.5	16	20	24.5	32
A	70	70	90	90	110	110	140	140

Q11F-16P二片式
INCH	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
DN	15	20	25	32	40	50
L	55	66	77	87	98.5	115
H	47	55	60.5	63.5	78	87
D	15	20	25	32	40	50
A	102	125	143	143	178	178

Q11F-16P一片式
INCH	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
DN	6	10	15	20	25	32	40	50	65	80	100
L	39	44	56.5	58	71	78	83	100	162	182	230
H	32.05	34.5	43.5	47	55	60.5	74.5	80.5	128	137	173
D	5	7	9.2	12.5	16	20	24.5	32	65	80	100
A	70	70	90	90	110	110	140	140	247	247	295
