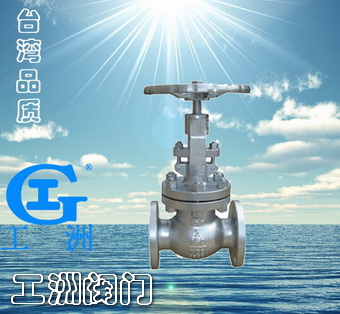

特点及用途
该产品严格按API标准进行设计、制造和验收；结构紧凑、密封可靠、操作灵活；适用于石油化工、电力、冶金、纺织等工业部门。
试验压力
|
公称压力 |
150 |
300 |
600 |
900 |
1500 |
|
壳体强度试验（MPa） |
水 |
3 |
7.5 |
15.0 |
22.5 |
37.5 |
|
高压密封试验（MPa） |
2.2 |
5.5 |
11.0 |
16.5 |
27.5 |
|
上密封试验（MPa） |
2.2 |
5.5 |
11.0 |
16.5 |
27.5 |
|
低压密封试验（MPa） |
空气 |
0.6 |
产品制造及验收标准
设计标准:BS1873
结构长度:ANSI B16.10
法兰标准:ANSI B16.5
温压基准:ANSI B16.34
试验标准:API 598
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
ASTM A216 WCB |
|
阀盖 |
ASTM A216 WCB |
|
阀杆 |
ASTM A182 F6a |
|
阀杆螺母 |
ASTM A439 D2 ZCuAL10Fe3 |
|
阀座密封面 |
13Cr/Stellite |
|
阀瓣密封面 |
13Cr/Stellite |
|
螺柱 |
ASTM A193 B7 |
|
螺母 |
ASTM A194 2H |
|
填料 |
Flexible Graphite |
|
手轮 |
ASTM A47 |
主要尺寸及重量
|
CLASS 150 |
|
DN
NPS |
15
1/2 |
25
1 |
40
11/2 |
50
2 |
65
21/2 |
80
3 |
100
4 |
125
5 |
150
6 |
200
8 |
250
10 |
300
12 |
350
14 |
400
16 |
|
L（RF） |
108
4.3 |
127
5 |
165
6.5 |
203
8 |
216
8.5 |
241
9.5 |
292
11.5 |
356
14 |
406
16 |
495
19.5 |
622
24.5 |
698
27.5 |
787
31 |
914
36 |
|
H |
320
12.6 |
335
13.2 |
345
13.5 |
380
15 |
435
17.1 |
465
18.3 |
530
20.9 |
580
22.9 |
650
25.6 |
760
30 |
860
33.9 |
1000
39.4 |
1450
57 |
1645
64.8 |
|
D0 |
150
6 |
200
8 |
200
8 |
200
8 |
250
10 |
250
10 |
250
10 |
300
12 |
350
14 |
400
16 |
450
18 |
500
20 |
600
24 |
600
24 |
|
Wt（kg） |
12.5 |
13.4 |
16 |
18 |
27 |
31 |
51 |
68 |
82 |
132 |
200 |
410 |
520 |
600 |
|
CLASS 300 |
|
DN
NPS |
15
1/2 |
25
1 |
40
11/2 |
50
2 |
65
21/2 |
80
3 |
100
4 |
125
5 |
150
6 |
200
8 |
250
10 |
300
12 |
350
14 |
400
16 |
|
L（RF） |
152
6 |
203
8 |
229
9 |
267
10.5 |
192
11.5 |
318
12.5 |
356
14 |
400
15.8 |
444
17.5 |
559
22 |
622
24.5 |
711
28 |
762
30 |
864
34 |
|
H |
370
14.6 |
385
15.2 |
405
16 |
425
16.8 |
465
18.3 |
530
20.6 |
610
24 |
695
27.7 |
790
31.1 |
870
34.2 |
1040
41 |
1231
48.5 |
1450
57 |
1645
64.8 |
|
D0 |
200
8 |
200
8 |
200
8 |
200
8 |
250
10 |
250
10 |
350
14 |
450
18 |
450
18 |
500
20 |
500
20 |
500
20 |
600
24 |
600
24 |
|
Wt（kg） |
15.5 |
16.8 |
23 |
25 |
38 |
48 |
65 |
100 |
125 |
210 |
320 |
510 |
700 |
980 |
|
CLASS 600 |
|
DN
NPS |
15
1/2 |
25
1 |
40
11/2 |
50
2 |
65
21/2 |
80
3 |
100
4 |
150
6 |
220
8 |
250
10 |
300
12 |
350
14 |
400
16 |
450
18 |
|
L（RF） |
165
6.5 |
216
8.5 |
241
9.5 |
292
11.5 |
330
13 |
356
14 |
432
17 |
559
22 |
660
26 |
- |
- |
- |
- |
- |
|
L(RTJ) |
163.4
6.4 |
216
8.5 |
241
9.5 |
295
11.6 |
333
13.1 |
359
14.1 |
435
17.1 |
562
22.1 |
664
26.1 |
- |
- |
- |
- |
- |
|
H |
385
15.2 |
398
15.7 |
415
16.3 |
460
18.1 |
490
19.3 |
555
21.9 |
630
24.8 |
955
37.6 |
1310
51.6 |
- |
- |
- |
- |
- |
|
D0 |
200
8 |
200
8 |
200
8 |
250
10 |
250
10 |
300
12 |
350
14 |
560
22 |
630
24.8 |
- |
- |
- |
- |
- |
|
RF(kg)
BG(kg) |
22
20 |
25
22 |
28
24 |
39
35 |
56
44 |
68
59 |
121
97 |
250
240 |
400
380 |
- |
- |
- |
- |
- |
|
CLASS 900 |
CLASS 1500 |
|
DN
NPS |
25
1 |
40
11/2 |
50
2 |
65
21/2 |
80
3 |
100
4 |
150
6 |
200
8 |
50
2 |
65
21/2 |
80
3 |
100
4 |
150
6 |
200
8 |
|
L(RF) |
254
10 |
305
12 |
368
14.5 |
419
16.5 |
381
15 |
457
18 |
610
24 |
737
29 |
368
14.5 |
419
16.5 |
470
18.5 |
546
21.5 |
705
27.8 |
832
32.8 |
|
L(RTJ) |
254
10 |
305
12 |
371
14.6 |
422
16.6 |
384
15.1 |
460
18.1 |
613
24.13 |
740
29.1 |
371
14.6 |
422
16.6 |
473 |
549 |
711 |
842 |
|
H |
415
16.3 |
430
16.9 |
600
23.6 |
660
26 |
713
28.13 |
800
1.5 |
1240
48.8 |
1520
60 |
380
15 |
435
17.1 |
680
26.8 |
780
30.8 |
1240
48.8 |
1520
60 |
|
D0 |
200
8 |
200
8 |
300
12 |
350
14 |
350
14 |
500
20 |
630
24.9 |
710
28 |
200
8 |
250
10 |
400
16 |
450
18 |
630
24.8 |
710
28 |
|
RF(kg)
BG(kg) |
28
24 |
32
28 |
87
80 |
130
115 |
140
120 |
230
190 |
500
420 |
900
770 |
21
19 |
30
27 |
140
120 |
230
190 |
500
420 |
900
770 | |
