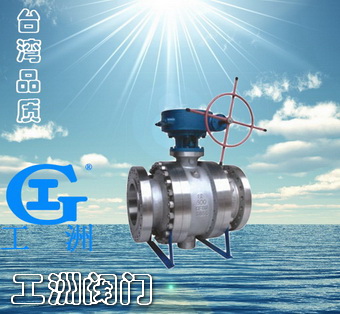

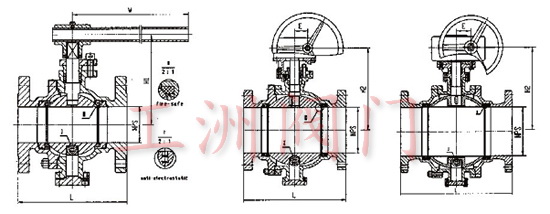

Q47型、Q347型 ANSI CLASS 150、300、400固定球阀

Class 150                                        单位：mm

NPS		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"
DN		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727
H1		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100
H2		107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247
E								116	116	171	171	257	257	257	150	83	83	123
W		230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800
WT（kg）		120	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540

Class 300                                        单位：mm

NPS		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"
DN		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727
	BW	216	241	283	305	381	457	521	559	635	762	838	814	991	1143	1346	1524	1727
H1		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100
H2		107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247
E								116	116	171	171	257	257	257	150	83	83	123
W		230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800
WT（kg）		15	24	30	55	87	118	255	370	533	640	1030	1542	2100	4200	5300	7860	8684

Class 400                                        单位：mm

NPS		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"
DN		51	64	76	102	152	203	254	305	337	387	489	591
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232
	RTJ	295	333	359	410	498	600	676	765	829	905	1060	1241
H1		114	124	133	159	250	294	395	445	500	530	660	800
H2		108	155	197	235	300	374	445	512	550	615	810	1010
E		116	116	116	116	116	171	171	257	257	257	150	83
W		600	600	600	600	600	800	800	800	800	800	800	800
WT(kg)		23	35	49	91	192	355	640	880	1100	1540	2800	5300

NPS		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	20"	24"	28"
DN		51	64	76	102	152	203	254	305	237	337	489	591	686
L	RF	292	330	356	432	559	660	787	838	889	991	1194	1397	1549
	RTJ	295	333	359	435	562	664	791	841	892	994	1200	1407	1562
H1		114	124	133	159	250	294	395	445	500	530	660	800	900
H2		108	155	197	235	300	374	445	512	550	615	810	1010	1180
E		116	116	116	116	116	171	171	257	257	257	150	83	123
W		600	600	600	600	600	800	800	800	800	800	800	800	800
WT（kg）		35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700

Class 900                                          单位：mm

NPS		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
DN		51	64	76	102	152	203	254	305	324	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
	RTJ	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H1		217	241	259	297	360	322	420	470	510	600	700	720	810
H2		126	158	191	216	270	394	502	572	675	762	866	894	956
E		116	116	116	116	171	171	257	257	150	150	180	180	220
W		600	600	600	600	800	800	800	800	800	800	800	800	800
WT（kg）		50	60	80	125	270

Class 1500                                        单位：mm

NPS		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
DN		51	64	76	102	146	194	241	289	318	361	395	440	504
L	RF	368	419	381	546	705	832	991	1130	1257	1384	1537	1664	1698
	RTJ	371	422	384	549	711	841	1000	1146	1276	1407	1559	1686	1902
H1		126	158	191	216	296	378	495	542	590	670	710	750	850
H2		217	241	259	297	365	475	578	696	761	831	900	950	1080
E		116	116	116	116	171	257	257	481	150	180	220	220	280
W		600	600	600	600	800	800	800	800	800	800	800	800	800
WT（kg）		50	75	117	216	380
