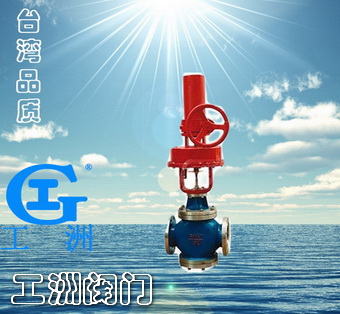

ZSPQ气动快速切断阀概述：

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
产品符合GB/T4213-92。

型号、规格

类别	软密封	硬密封
	常温型	中温型	高温型	低温型
型号	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
规格	DN20～200

技术参数和性能指标

切断机构主要技术参数

公称通径 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径 mm	26	43	43	52	62	79	94	115	145	166	216	可与本公司 商洽生产
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公称压力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介质温度 ℃	-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞执行机构主要技术参数

型号	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直径 mm	150	200	300	400
有效面积 cm2	175	305	700	1245
行程 mm	16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5		M24×2
最大输出力 N	7200	12800	29300	5200
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa	500

气动切断阀性能指标

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量 滴/min	软密封	0
	硬密封	1	3				5			7		9
切断时间 S		1～2					2～4
额定行程偏差%		+10

注：泄漏量试验介质为水

允许压差 MPa

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
允许压差	气开	4.0					4.0	4.0	2.8	3.5	2.4
	气关	4.0					2.5	1.7	1.0	1.1	0.8	0.6

常温型气动活塞切断阀外形尺寸 公称 通径 L H2 带手轮 不带手轮 H H1 H3 重量kg H H1 重量kg 20 180 53 662 447 222 39 574 359 26 25 190 111 732 46 644 33 32 210 117 744 48 656 35 40 230 131 885 570 280 85 778 463 61 50 255 146 915 89 808 65 65 285 181 1131 706 389 135 969 542 97 80 310 190 1147 143 983 99 100 355 194 1155 163 991 109 125 425 256 1588 1022 305 1305 739 218 150 460 266 1608 331 1325 244 200 560 289 1659 445 1376 358

中温型气动活塞切断阀外形尺寸 公称 通径 L H2 带手轮 不带手轮 H H1 H3 重量kg H H1 重量kg 20 180 53 813 447 222 43 725 359 30 25 190 111 883 52 795 39 32 210 117 895 54 807 41 40 230 131 1036 570 280 90 929 463 66 50 255 146 1066 95 969 71 65 285 181 1296 706 389 145 1132 542 101 80 310 190 1310 155 1146 111 100 355 194 1318 172 1154 128 125 425 256 1803 1022 327 1520 739 240 150 460 266 1823 356 1540 269 200 560 289 1874 464 1591 377

低温型气动活塞切断阀外形尺寸

公称通径	L	H2	H3	-100℃				-200℃				-250℃
				带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

许用介质压力和工作温度的关系

阀体材质 公称压力为4.0MPa介质工作温度℃ 200 250 300 350 ＜400 ＜425 ＜450 ＜475 ＜500 ＜510 ＜525 ＜550 最大工作压力MPa ZG270-500 ZG1Cr18Ni9Ti 4.0 3.7 3.3 3.0 2.8 2.3 1.8 4.0 3.6 3.4 3.2 2.8 2.2 2.0 1.7 1.4
