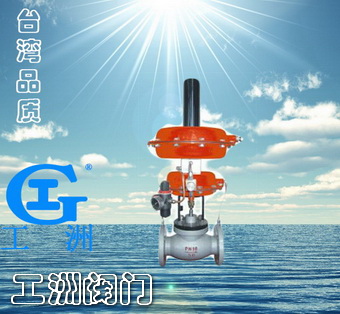

产品概述: 调压阀无需外加能源,利用被调介质自身能量为动力源。自动控制阀门介质流量,使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输,城市煤气以及冶金、石油、化工等工业生产部门。 阀特点:控制精度高,可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。 压力设定在指挥器上实现,因而方便、快捷、省力省时可在运行状态下连续设定 零件资料: 阀体、阀盖:HT200、ZG230~450 ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti 司太莱合金堆焊 填料:聚四氟乙烯 推杆、衬套:2Cr13
1、主阀 2、主阀阀芯 3、主阀执行机构 4、节流阀 5、减压阀 6、指挥器阀芯 7、检测机构 8、预设弹簧 9、指挥器
技术参数:
公称通径 DN(mm) |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
阀座直径 (mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
额定流量系数 KV |
3.2 |
5 |
8 |
10 |
20 |
32 |
50 |
80 |
100 |
160 |
250 |
400 |
压力调节范围 Kpa |
0.5~7 5~20 15~50 30~150 |
公称压力 PN(MPa) |
1.0 1.6 |
被调介质温度 ( ℃ ) |
-20~90 |
流量特性 |
快开 |
调节精度 (%) |
≤ 3 |
执行机构薄膜 有效面积 (cm 2 ) |
200 |
280 |
400 |
允许泄漏量 |
符合 ANSIB16.104-1976 IV 级 |
◆外形尺寸
公称通径 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
法兰端面距 (L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
H |
610 |
610 |
630 |
630 |
640 |
710 |
720 |
730 |
800 |
930 |
H1 |
330 |
330 |
350 |
350 |
360 |
430 |
440 |
450 |
520 |
650 |
φ |
310 |
400 |
D |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
D 1 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
D 2 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
n-d |
4-14 |
4-18 |
8-18 |
8-22 |
◆连接尺寸及标准 法兰标准:GB9113-88; 法兰密封面型式:凸面; 信号接口:内螺纹M16X1.5; 阀体法兰及法兰端面距离可以按用户指定的标准制造。 如ANSI、JIS、JPI等标准
◆订货须知 订货时请用户提供以下资料 ·调压阀名称、型号 ·公称通径(mm) ·公称压力(MPa) ·介质名称 ·工作压力及范围 ·阀体材质 ·其他特殊要求 |
