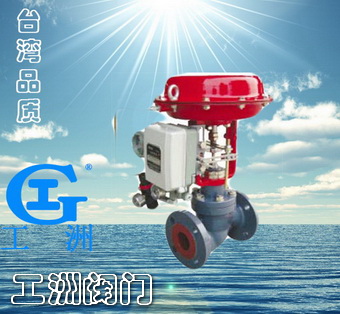

零件资料:
阀体、阀盖：ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、
1Cr18Ni9Ti +PTFE、
1Cr18Ni9Ti +司钛莱合金堆焊
平衡密封环：1.4310＋D31
填 料：PTFE、柔性石墨
波 纹 管：1Cr18Ni9Ti
垫 片：石墨缠绕垫片(V6590)、F4
膜 盖：A3
波 纹 膜 片：夹增强尼龙织物丁腈橡胶
弹 簧：60Si2Mn
阀杆、推杆：1Cr18Ni9Ti、2Cr13
技术参数:
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数Kv |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 执行机构型号 |
正作用 |
PZMA-4 |
PZMA-5 |
PZMA-6 |
PZMA-7 |
|
反作用 |
PZMB-4 |
PZMB-5 |
PZMB-6 |
PZMB-7 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
|
公称压力GN（MGa） |
1.6 4.0 6.4 10.0 |
|
固有流量特性 |
直线 等百分比 |
|
固有可调比R |
50 |
|
信号范围Pr(KGa) |
20~100、40~200、80~240 |
|
气源压力Ps(MGa) |
0.14、0.25、0.28、0.4 | 主要性能指标:
| 序号 |
项 目 |
标准型调节阀 |
散热、低温型调节阀 |
| 不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
| 1 |
基本误差< (%) |
±5 |
±1 |
±15 |
±4 |
| 2 |
回差< (%) |
3 |
1 |
10 |
3 |
| 3 |
死区< (%) |
3 |
0.4 |
8 |
1 |
| 4 |
始终点偏差<
(%) |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
| 终点 |
±5 |
±15 |
| 气关 |
始点 |
±5 |
±15 |
| 终点 |
±2.5 |
±6 |
| 5 |
额定行程偏差< (%) |
+2.5 |
+2.5 |
+6 |
+2.5 |
注：本产品性能指标贯彻GB/T4213。
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求 |
