产品名称:锻钢低温球阀产品型号:DQ41Y产品口径:DN15-50产品压力:0.6~32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

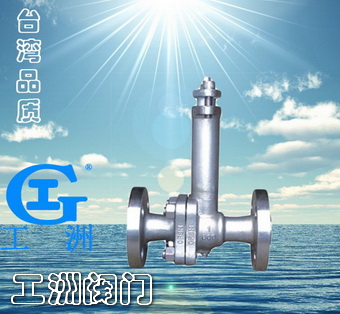

锻钢低温球阀产品介绍:

锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用,一般将阀门设计成加长式阀盖。

锻钢低温球阀设计结构与特征:
低温球阀符合 API602,MSS-SP-118和BS6364。检验与测试按API598,标记按MSS-SP-25。
采用以下结构
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)

锻钢低温球阀标准材质明细表

序号

零件名称

CS to ASTM

SS to ASTM

Type A352 LF2

Type A352 LF3

Type F304(L)

Type F304(L)

1.2

阀体 /阀盖

type A352 LF2

Type A352 LF3

TypeF304(L)

A182 F304(L)

3

等长双头螺栓

A193L7+镀镉

A193 B8

A193 B8

A193 B8M

4

螺母

A193L7+镀镉

A194 8

A194 8

A194 8M

5.8

密封圈、垫片

RTFE+Cu粉/尼龙1010/PPL

6

球体

A182 F304

A182 F304(L)

A182 F304(L)

A182 F31 6(L)

7

阀杆

A182 F304

A182 F304(L)

A182 F304(L)

A182 F3l 6(L)

9-10

止推片、填料

RTFE+Cu粉/尼龙1010/PPL,碳素纤维

11

压盖

A105

A351 CF8

12

定位片

A182 F321

13

扁螺母

A193L7+镀镉

A194 8

A194 8

A194 8

14

内六角螺栓

A193L7+镀镉

A193 B8

A193 B8

A193 B8

15

手柄

Q325A

适用温度

≥ -40℃

≥ -101℃

≥-196℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢:ss=不锈钢
尺寸(mm)和重量(kg)

DN

Inch

L

d

Ll

D

D1

H

W

15

1/2

92

13

9.6

36

21.8

230

160

20

3/4

111

18

12.7

42

27.3

260

220

25

1

127

23

12.7

52

33.8

280

220

32

11/4

140

28

12.7

60

42.6

290

250

40

11/2

152

35

12.7

68

48.7

320

300

50

2

178

45

15.9

80

61.2

340

350
