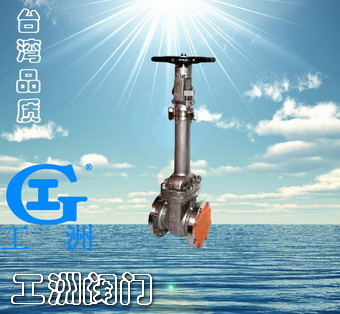

| 产品名称： | 锻钢波纹管闸阀 |
| 产品型号： | WZ41Y |
| 产品口径： | DN10-50 |
| 产品压力： | 0.6~32.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
锻钢波纹管闸阀产品介绍： 锻钢波纹管阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。
波纹管阀门设计结构特征：
波纹管阀门符合APl602。MSS-SP-118．B55352和ANSI B16．34，检验与测试按APl598。标志按MSS-SP-25
采用以下结构：
自定心压板压套式
螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹端符合 (NPT)AMME B1.20.1
明杆支架型 (OS&Y)
阀杆带注脂阀
锻钢波纹管闸阀标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | TypeAl05 | TypeA182 F22 | Type A182 f304(L) | Type A182 F316(L) | l | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 3040 | A276 316(L) | 3 | 闸板 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 阀杆 | A182 F6a | A182 F304 | A182 304(L) A182 F316(L) | 5 | 波纹管 | 304 | 304(L) | 316(L) | 6 | 阀盖 | A105N | A182 F22 | A182 F304fLl | A182 F316(L) | 7 | 填料 | 柔性石墨 Flexl‘ble Graphite | A276 304 | 8 | 吊紧螺栓 /螺母 | A193 B8／A194 2H A193 B8／A194 4 | A193 B8/A194 B A193 V8/A194 8M | 9 | 填料压套 | A276 420 | A182 F304 | 10 | 填料压板 | A105N | A182 F304 | 1l | 阀杆螺母 | A276 420 | 12 | 手轮 | A197 | 13 | 加长套 | A105 A182 F22 Al 82 F304(L) A182 F316(L) | 14 | 下拖板 | A182 F304 A182 F304 A182 F304(L) Al 82 F316(L) | 15 | 上拖板 | A182 F304 A182 F304 | A1 82 F304(L) | A182 F316(L) | 16 | 螺钉 | A276 420 | A182 F304 | 17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
| | 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 | 锻钢波纹管闸阀尺寸(mm)和重量(kg) | NPS | 缩径 | 3/8 | 1/2″ | 3/4″ | 1 | 1 1/4″ | 1 1/2″ | 2 | 全径 | | 3/8 | 1/2″ | 3/4 | 1 | 1 1/4″ | 1 1/2″ | L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | H(0PEN) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 | 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
|
|
