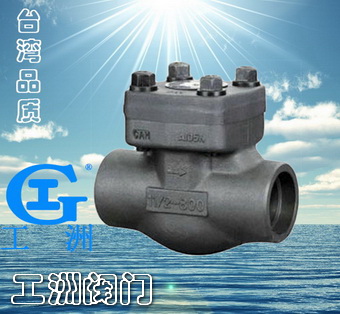

| 产品名称： | 锻钢旋启式止回阀 |
| 产品型号： | H64Y |
| 产品口径： | DN10～DN50 |
| 产品压力： | 0.6~32.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
止回阀设计结构与说明特征：
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。 采用以下结构：
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。 | 锻钢旋启式止回阀标准材质明细表 | 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | TypeAl05 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | Al82 F316(L) | 2 | 阀座 | A276410 | A276 304 | A276 304(L) | A182 316(L) | 3 | 旋启式阀瓣 | A276420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 螺母 | A194 2H | A194 4 | A194 8 | A197 8M | 5 | 摇臂 | A105 | A182 F22 | A182 F304 L | A182 F316(L) | 6 | 圆柱销 | A276 F22 | A182 F304 | A182 F316 | 7 | 吊耳 | A105 | A182 F22 | A182 F304L | A182 F316(L) | 8 | 垫片 | 316夹柔性石墨 | SS+PTFE | 9 | 阀盖 | A105 | A182 F22 | Al82 F304L | Al82 F316(L) | 10 | 螺栓 | A193 B7 | A193 B16 | A193 BgM | A193 B8M | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
| | 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢：AS=合金钢；SS=不锈钢 | 锻钢旋启式止回阀尺寸(mm)和重量(kg) | NPS | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | H | 800Lb | 6l | 61 | 78 | 84 | 101 | 120 | 133 | 900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | 重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 | 900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 |
|
|
