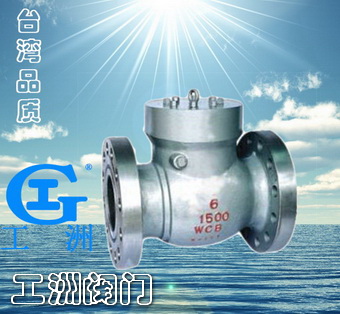

止回阀设计结构与说明特征:
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构:
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM TypeAl05 Type F22 Type F304(L) TypeF316(L) 1 阀座 A276 410 A276 304 A276 304(L) A276 316(L) 2 圆柱销 A276 420 A182 F304 A182 F316 3 密封环 A276 304 A276 316(L) 4 自密封座 A105 Al82 F304 A182/F304(L) A182 F316(L) 5 阀体 Al05 Al82 F22 A182/F304(L) A182 F316(L) 6 阀盖 A105 Al82 F22 A182/F304 A182 F316(L) 7 提升螺母 A193 B7 A193 B16 A193 B8 A193 B8M 8 四开环 A276 420 Al 82 F304 A182 F316 q 吊耳 A105 A182 F22 A182 F304L A182 F316(L) 10 摇臂 A 105 A182 F22 A182 F304L A182 F316(L) 11 阀瓣 A276 420 F304 A182 F304(L) F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 -29℃~425℃ -29℃~550℃ -29℃~1 80℃ 锻钢自密封旋启式止回阀尺寸(mm)和重量(kg) NPS 1/2″ 3/4″ 1″ 1 1/4″ 11/2″ 2″ L 900~1500Lb 140 140 140 l 78 1 78 216 2500Lb 186 1 86 1 86 232 232 279 H 117 117 117 152 152 195 重量 900~1500Lb 8.2 7.8 7.7 19.8 19.2 21.3 2500Lb 10.0 9.6 9.4 21.5 21.1 22 8 锻钢自密封旋启式止回阀标准材质明细表 注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;ss=不锈钢
