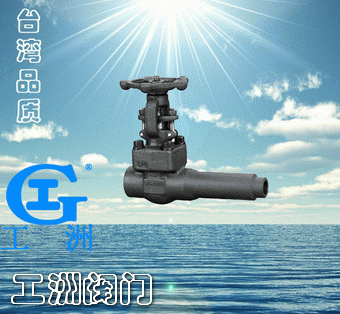

EG8C4Y-K锻钢延长阀体闸阀

产品名称：锻钢延长阀体闸阀产品型号：EG8C4Y-K产品口径：DN15-50产品压力：0.6~32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

锻钢延长阀体阀门概述：

工洲锻钢延长体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。


延长阀体阀门设计结构和特征：
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
・800LB

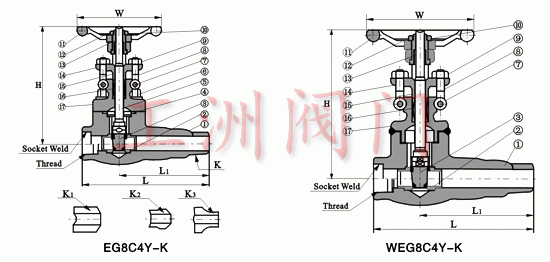

锻钢延长阀体闸阀 800Lb

订货号代号说明

连接代号KK1K2K3
螺纹焊接端斜面端加强端承插端
标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276420
A276304
A276304(L)
A276316(L)
3
闸板
A182410&F430
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀杆
A182F6
A276F304
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
销钉
A276420
A276 304
8
活节螺栓
A193B7
A193B16
A193B8
A193B8M
9
螺母
A1942H
A1944
A1948
A1948M
10
锁紧螺母
A1942H
A1944
A1948
A1948M
11
手轮
A197
12
铭牌
SS
13阀杆螺母A276420
14填料压板A105A182F11A182F316(L)
15填料压套A276410A182F304(L)A182F316(L)
16
填料
柔性石墨
PTFE
17阀盖A105A182F22A182F304(L)A182F316(L)
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃～425℃
―29℃～550℃
―29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;
