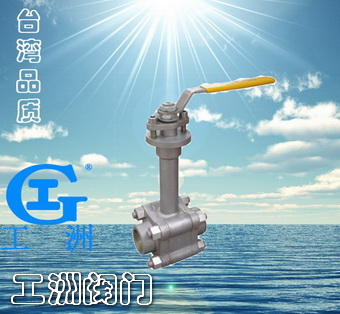

DQ61Y锻钢低温焊接球阀-工洲阀门台湾品质

产品名称：锻钢低温焊接球阀产品型号：DQ61Y产品口径：DN15-50产品压力：0.6~32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
锻钢低温焊接球阀标准材质明细表:
序号零件名称 AS to ASTM SS ASTM
Type A352LF3 Type A352LF3 Type F304(L) Type F304(L)
1-2 阀体接体，阀盖 Type A352LF3 Type A352LF3 A182 F304(L) A182 F304(L)
3 等长双头螺栓 A193L7+镀镉 A193 3B8 A193 B8 A193 B8M
4 螺母 A193L7+镀镉 A1948 A1948 A1948M
5，8 密封圈/垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182F304 A182F304(L) A182F304(L) A182F316(L)
7 阀杆 A182F304 A182F304(L) A182F304(L) A182F316(L)
9,10 止推片/填料 RTFE+Cu粉/尼龙1010/PPL，碳素纤维
11 压盖 A105N A351 CF8
12 定位片 A182F321
13 扁螺母 A1944+镀镉 A1948 A1948 A1948
14 手柄 A193L7+镀镉 A193B8 A193B8 A193B8
15 圆柱销 Q235A
适用温度 ≥－40℃ ≥－101℃ ≥－196℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

锻钢低温焊接球阀尺寸（mm）和重量（kg）
DN INCH L D L1 D D1 H W
15 1/2 92 13 9.6 36 21.8 230 160
20 3/4 111 18 12.7 42 27.3 260 220
25 1 127 23 12.7 52 33.8 280 200
32 1^1/4 140 28 12.7 60 42.6 290 250
40 1^1/2 152 35 12.7 68 48.7 320 250
50 2 178 45 15.9 80 61.2 340 350

序号	零件名称	AS to ASTM		SS ASTM
序号	零件名称	Type A352LF3	Type A352LF3	Type F304(L)	Type F304(L)
1-2	阀体接体，阀盖	Type A352LF3	Type A352LF3	A182 F304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 3B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A1948	A1948	A1948M
5，8	密封圈/垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
7	阀杆	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
9,10	止推片/填料	RTFE+Cu粉/尼龙1010/PPL，碳素纤维
11	压盖	A105N	A351 CF8
12	定位片	A182F321
13	扁螺母	A1944+镀镉	A1948	A1948	A1948
14	手柄	A193L7+镀镉	A193B8	A193B8	A193B8
15	圆柱销	Q235A
适用温度		≥－40℃	≥－101℃	≥－196℃

DN	INCH	L	D	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	200
32	1^1/4	140	28	12.7	60	42.6	290	250
40	1^1/2	152	35	12.7	68	48.7	320	250
50	2	178	45	15.9	80	61.2	340	350
