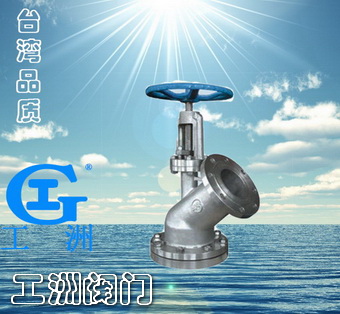

| 产品名称: | 上展式放料阀 |
产品型号: | FLJ41H |
产品口径: | DN25-200 |
产品压力: | 0.6~10.0Mpa |
产品材质: | 铸钢、不锈钢、合金钢等 |
产品概括: | 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。 |
| |
产品详细信息 |
上展式放料阀产品介绍: 放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使放料阀密封圈表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。放料阀阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,上展式放料阀采取短行程阀瓣的设计。 上展式放料阀应用范围: 上展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。放料阀有各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。 上展式放料阀结构特点:放料阀门操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用. 上展式放料阀主要零件材质:
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 | 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 | 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
| 上展式放料阀连接尺寸:
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | D1 | D2 | D3 | D4 | D5 | D6 | 25 | 115 | 80 | 115 | 85 | | | 32 | 135 | 100 | 135 | 100 | | | 40 | 145 | 110 | 145 | 110 | 80 | 60 | 50 | 165 | 125 | 160 | 125 | 85 | 70 | 65 | 180 | 145 | 180 | 145 | 130 | 85 | 80 | 195 | 160 | 195 | 160 | 135 | 95 | 100 | 215 | 180 | 215 | 180 | 160 | 130 | 125 | 245 | 210 | 245 | 210 | 160 | 140 | 150 | 280 | 240 | 280 | 240 | 185 | 165 | 200 | 335 | 295 | 335 | 295 | / | / |
|
|
