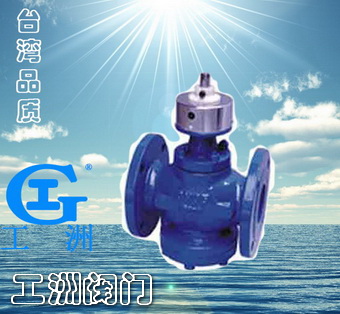

ZLF、ZL47F自力式流量平衡阀-工洲阀门台湾品质

产品名称：自力式流量平衡阀产品型号：ZLF、ZL47F产品口径：DN15-350产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
一、自力式流量平衡阀产品特点及用途：
ZLF-16型自力式平衡阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统流量不变的阀门，并具有流量指示，调节方便，适用于供热空调等非腐蚀性介质的流量控制。运行前一次调节，即可使系统流量自动恒定在要求的设定值。
二、自力式流量平衡阀主要技术参数:
型号
公称压力
壳体试验压力
使用介质
介质温度
ZLF-16
1.6MPa
2.4MPa
水、油等非腐蚀性液体
0～100℃

三、自力式流量平衡阀主要外型尺寸（法兰连接PN.1.6MPA按JB/T79-94标准）
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
备注
L
110
110
115
160
200
215
230
275
290
310
350
430
520
635
670
DN15～25为螺纹连接
H1
72
72
81
108
138
138
143
170
193
208
254
289
325
357
372
H2
70
70
74
91
147
147
154
189
211
227
260
303
367
430
495
流量控制范围m³/h
0.1～1
0.1～1.5
0.2～2
0.5～4
1～6
2～10
3～15
5～25
10～35
15～50
30～80
40～180
100～300
150～1500
200～700

型号	公称压力	壳体试验压力	使用介质	介质温度
ZLF-16	1.6MPa	2.4MPa	水、油等非腐蚀性液体	0～100℃

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	备注
L	110	110	115	160	200	215	230	275	290	310	350	430	520	635	670	DN15～25为螺纹连接
H1	72	72	81	108	138	138	143	170	193	208	254	289	325	357	372
H2	70	70	74	91	147	147	154	189	211	227	260	303	367	430	495
流量控制范围m³/h	0.1～1	0.1～1.5	0.2～2	0.5～4	1～6	2～10	3～15	5～25	10～35	15～50	30～80	40～180	100～300	150～1500	200～700
