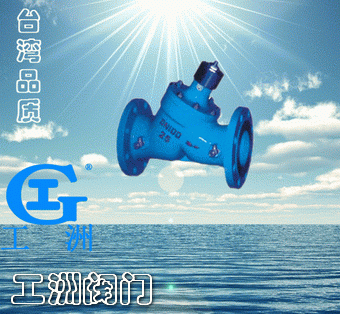

产品名称:多功能三合一止回阀产品型号:JHL41X产品口径:DN50-350产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

多功能三合一止回阀概述:
1 、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
3 、通过调节开度,可以调节泵的输出量。
4 、装有指示器,可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作,因而根本不会泄漏,可以吸收冲力。
6 、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用,缩小安装空间。
8 、由于形状和结构高等成流线型,因而压降很小。
9 、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10 、水平管道,垂直管道上均可安装。



多功能三合一止回阀结构及工作原理:
   三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。



多功能三合一止回阀主要外形尺寸:

公称通径
DN
安装方式阀长
L(mm)
法兰直径
(mm)
开启高度
H(mm)
螺栓孔中心距
(mm)
螺栓孔数*直径重量
kg
50法兰连接2301602101254*1816
652901802501454*1824
803101952901608*1835
1003502153201808*1850
1254002453802108*1872
1504802804202408*2398
20055033550019512*23150
25062040568035512*25230
30070046073041012*25390
35078752083047016*25500
