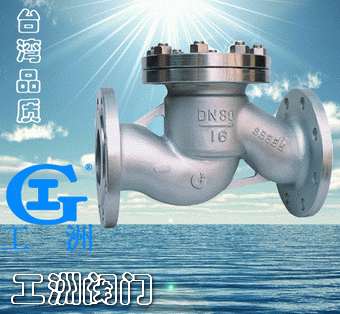

产品名称:国标升降式止回阀产品型号:H41H产品口径:DN40-500产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

一、采用标准
H41 H /Y/W-16 、 25 、 40 、 64 、 100
一、用途及特点
该产品严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。


二、主要性能规范

试验压力

公称压力( MPa )

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

三、执行标准
设计制造: GB12235
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999


四、主要连接尺寸







公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400
