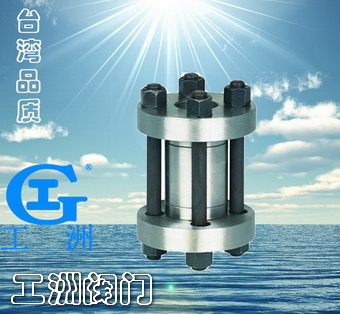

| 产品名称： | 高压对夹式止回阀 |
| 产品型号： | H72H |
| 产品口径： | DN15-200 |
| 产品压力： | 0.6~10.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
| H72系列对夹式止回阀主要尺寸及重量 | | 公称压力（MPa） | 1.0 1.6 | 2.5 | 4.0 | | 公称通经DN(mm) | 尺寸(mm) | 重量(kg) | 尺寸(mm) | 重量(kg) | 尺寸(mm) | 重量(kg) | | L | D | L | D | L | D | | 15 | 35 | 52 | 1.0 | 35 | 52 | 1.0 | 35 | 52 | 1.0 | | 20 | 38 | 62 | 1.5 | 38 | 62 | 1.5 | 38 | 62 | 1.5 | | 25 | 44 | 72 | 2.1 | 44 | 72 | 2.1 | 44 | 72 | 2.1 | | 32 | 50 | 83 | 3.0 | 50 | 83 | 3.0 | 50 | 83 | 3.0 | | 40 | 57 | 93 | 4.0 | 57 | 93 | 4.0 | 57 | 93 | 4.0 | | 50 | 63 | 108 | 5.0 | 63 | 108 | 5.0 | 63 | 108 | 5.0 | | 65 | 68 | 128 | 6.0 | 68 | 128 | 6.0 | 68 | 128 | 6.0 | | 80 | 72 | 142 | 7.1 | 72 | 142 | 7.1 | 72 | 142 | 7.1 | | 100 | 84 | 162 | 9.2 | 84 | 168 | 9.2 | 84 | 168 | 10 | | 125 | 115 | 192 | 12.5 | 115 | 194 | 12.5 | 115 | 19 | 14.0 | | 150 | 136 | 218 | 22 | 136 | 224 | 22 | 136 | 224 | 23.5 | | 200 | 171 | 273 | 35 | 171 | 284 | 37 | 171 | 291 | 39 |
|
