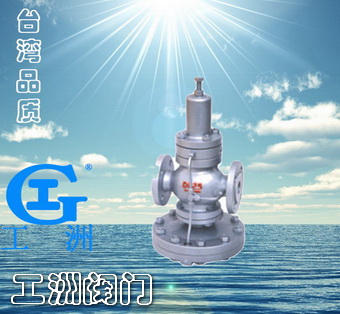

产品名称:先导式超大膜片高灵敏度减压阀产品型号:YD43H产品口径:DN15-50产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

结构特点和用处
    本系列减压阀是参考国外同类产品研制开发的,属于直接作用式薄膜弹簧减压阀,其突出特点是大大加大了膜片工作面积,因此,和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。
    本系列的产品特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路。



主要技术参数

公称压力(Mpa)1.6
壳体试验压力(Mpa)*2.4
密封试验压力(Mpa)1.6
最高进口压力(Mpa)1.6
出口压力范围(Mpa)0.03-1.0
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
渗漏量GB12245-1989




主要零件材料

零件名称 零件材料
阀体 阀盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
膜片1Cr18Ni9Ti
调节弹簧60Si2Mn



流量系数(Cv)

DN15(1/2")20(3/4")25(1")32(1-1/4")40(1-1/2")50(2")
Cv1.22.2471219



连接尺寸

DNGLH1HD
15(1/2")Rc1/2"9555170100
20(3/4")Rc3-4"9555170100
25(1")Rc1"10060190120
32(1-1/4")Rc1-1/4"16575220150
40(1-1/2")Rc1-1/2"19090250180
50(2")RG2"200110300220
