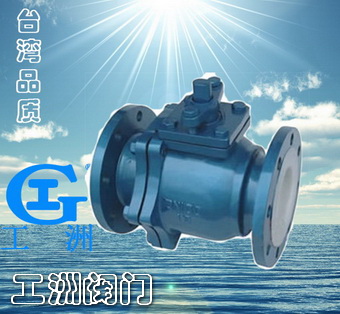

| 产品名称： | 衬里球阀 |
| 产品型号： | Q41F46 |
| 产品口径： | DN25-200 |
| 产品压力： | 0.6～10.0MPa |
| 产品材质： | 铸铁、铸钢、不锈钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
衬里球阀概述：
Q41F46衬里球阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。 球阀主要零件材料 Main parts material：
零件名称 Part name | 材质 Material | 左阀体Left Body | Cast steel lined with FEP | 右阀体Right Body | Cast steel lined with FEP | 带杆球体Ball | Cast steel lined with FEP | 填料箱Stuffing box | Cast steel lined with FEP | 密封圈Seal ring | PTFE | 填料压盖Gland flange | Cast steel | 填料Packing | PTFE | 手柄Lever | Cast steel |
|
主要性能规范：
公称压力
Nominal pressure | 试验压力
Test pressure | 工作压力
working pressure | 工作温度
working temperature | 密封 | 强度 | 10Kgf/Cm2 | 10Kgf/Cm2 | 15Kgf/Cm2 | 10Kgf/Cm2 | -80~110 |
|
主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：
公称通径 | 尺 寸 | L | D | D1 | D2 | b | f | Z-Ø | Lo | H | 25 | 160 | 115 | 85 | 65 | 18 | 3 | 4-Ø14 | 180 | 104 | 32 | 165 | 135 | 100 | 78 | 18 | 3 | 4-Ø18 | 200 | 115 | 40 | 180 | 145 | 110 | 85 | 20 | 3 | 4-Ø18 | 200 | 125 | 50 | 200 | 160 | 125 | 100 | 20 | 3 | 4-Ø18 | 250 | 132 | 65 | 220 | 180 | 145 | 120 | 22 | 3 | 4-Ø18 | 250 | 148 | 80 | 250 | 195 | 160 | 135 | 22 | 3 | 8-Ø18 | 300 | 165 | 100 | 280 | 215 | 180 | 155 | 24 | 3 | 8-Ø18 | 350 | 180 | 125 | 320 | 245 | 210 | 185 | 26 | 3 | 8-Ø18 | 600 | 230 | 150 | 360 | 280 | 240 | 210 | 28 | 3 | 8-Ø23 | 800 | 283 | 200 | 400 | 335 | 295 | 265 | 30 | 4 | 8-Ø23 | 1200 | 325 |
|
|
