| 产品名称： | 全铜比例式减压阀 |
| 产品型号： | Y43X |
| 产品口径： | DN50-200 |
| 产品压力： | 0.6～10.0MPa |
| 产品材质： | 铸铁、铸钢、不锈钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |

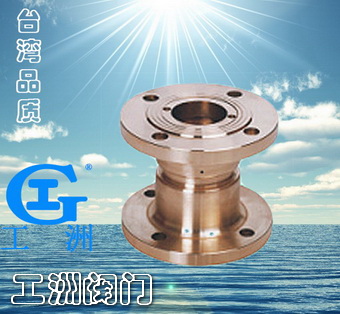

全铜比例式减压阀：
比例式减压阀，体积小，外形美观，质量可靠，具有流量大，灵敏度高，开启自如等特点，克服了内压比例阀水压通过活塞时形成的涨力，摩擦力大的缺点，使其性能更加稳定，使用寿命更长活塞运动自如，流体不隔层通过，提高了介质适用温度。 该产品分为2：1、3：1、3：2 | 比例式减压阀主要技术参数 | | | 型号 | 公称压力
PN（MPa） | 公称通径
DN（MM） | L | Y43X-10T(B型) | 1.0 | 50 | 85 | 65 | 102 | 80 | 122 | 100 | 140 | 125 | 160 | 150 | 178 | 200 | 230 | Y43X-16T | 1.6 | 50 | 85 | 65 | 102 | 80 | 122 | 100 | 140 | 125 | 160 | 150 | 178 | 200 | 230 |
| | | 三、比例式减压阀主要外形尺寸
（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准） | | 公称通径DN（MM） | 尺寸（MM） | C | L | D | 15 | 1/2" | 80 | 50 | 20 | 3/4" | 80 | 50 | 25 | 1" | 90 | 54 | 32 | 1 1/4" | 100 | 60 | 40 | 1 1/2" | 110 | 68 | 50 | 2" | 120 | 80 |
|
|
|
