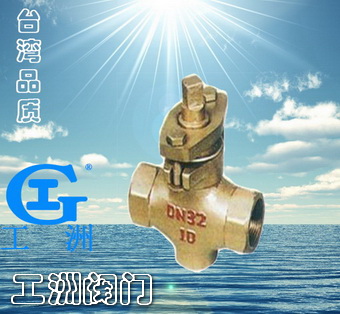

X13W二通内螺全铜旋塞阀

产品名称：二通内螺全铜旋塞阀产品型号：X13W产品口径：DN15-100产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

二通内螺全铜旋塞阀概述：
X13W-1.0T二通内螺全铜旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好，不受安装方向的限制，介质的流向可任意。无振动，噪声小。



二通内螺全铜旋塞阀主要性能规范：

型号
公称压力
PN（MPa）
试验压力PS（MPa）
适用介质
工作温度（℃）
壳体
密封
X13W-1.0T
1.0
1.5
1.1
水、蒸汽、油品
≤100

二通内螺全铜旋塞阀主要尺寸

公称通径
DN（mm）
管螺纹
G
尺寸（mm）
L
□S
□S1
h2
H
15
1/2
85
30
12
26
99
20
3/4
90
36
16
34
124
25
1
110
46
18
38
133
32
11/4
130
55
18
45
152
40
11/2
150
60
26
55
212
50
2
170
75
28
74
260
65
21/2
220
90
32
82
295
80
3
250
105
36
125
327
100
4
300
140
46
135
425

二通内螺全铜旋塞阀主要材料

零件名称
阀体
塞子
填料压盖
填料
X13W-1.0T
铸铜
铸铜
铸铜
油浸石棉盘根
柔性石墨
