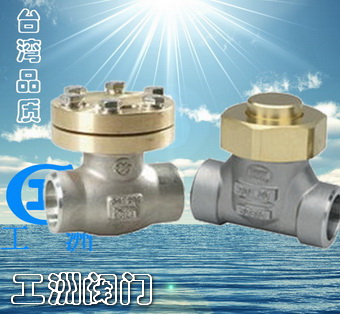

产品名称：低温止回阀产品型号：DH61Y、DH44Y产品口径：DN50-300产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

【低温止回阀用途】

低温止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。



低温止回阀主要外形和连接尺寸

公称通径		尺寸
mm	in	L	D	D1	D2	b	f	n-Φd	H
DH44Y-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
DH44Y-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
DH44Y-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584
