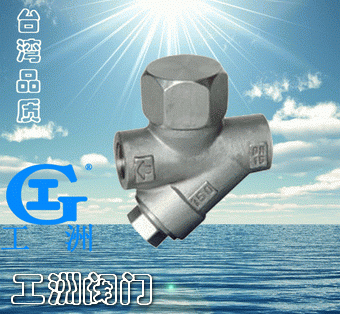

产品名称:热动力圆盘式蒸汽疏水阀产品型号:TD42产品口径:DN15-100产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。



特点

体积小,重量轻,不受安装位置的限制。
全部材质均为不锈钢件,经久耐用,耐腐蚀。
在室外不怕冷冻,能耐水击,耐过热。
过冷度为8℃,漏汽率小于实际排量3%,最大背压50%。
结构简单,安装维修方便。

工作原理疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。


主要性能以及零部件

部件名称

CS19W-16-40C

CS49W-16-40C

阀体

3Cr13

3Cr13

阀盖、螺塞

2Cr13

2Cr13

阀片

3Cr13

3Cr13

过滤网

304

304

部件名称

CS19H-16C-40C

CS49H-16C-40C

阀体

WCB

WCB

阀盖、螺塞

WCB

WCB

阀片

3Cr13

3Cr13

过滤网

304

304

型号规格外型尺寸表

产品型号

公称通径
(mm)

连接方式

工作压力
范围
(Mpa)

最高允许
温度
(℃)

外形尺寸

L

H

H2

W

CS49W-16-40C

CS49H-16-40C

15

法兰

0.05-4.0

425

150

58

47

61

20

法兰

0.05-4.0

425

150

58

47

61

25

法兰

0.05-4.0

425

160

62

43

61

32

法兰

0.05-40

425

210

78

52

79

40

法兰

0.05-40

425

230

80

55

79

50

法兰

0.05-40

425

230

80.5

64.5

79

65

法兰

0.05-40

425

280

100

82

85

80

法兰

0.05-40

425

310

118

92

110

100

法兰

0.05-40

425

460

128

102

110

CS19W-16-40C

CS19H-16-40C

15

螺纹

0.05-40

425

80

47

54

47

20

螺纹

0.05-40

425

90

52

59

57

25

螺纹

0.05-40

425

95

59

62

57

32

螺纹

0.05-40

425

105

70.5

89.5

80

40

螺纹

0.05-40

425

110

70.5

89.5

80

50

螺纹

0.05-40

425

120

70.5

104.5

80

CS69W-16-40C

CS69H-16-40C

15

承插焊

0.05-40

425

80

47

54

47

20

承插焊

0.05-40

425

90

52

59

57

25

承插焊

0.05-40

425

95

59

62

57

32

承插焊

0.05-40

425

105

70.5

89.5

80

40

承插焊

0.05-40

425

110

70.5

89.5

80

50

承插焊

0.05-40

425

120

70.5

104.5

80
