产品名称:蒸汽保温型疏水阀产品型号:CSHR65A产品口径:DN15~50产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

蒸汽保温型疏水阀产品介绍:

蒸汽保温型疏水阀是圆盘式疏水阀的最新技术,它在圆盘式蒸汽疏水阀的主气室外增加一层通蒸汽的保温外壳,使主气室的温度保持与管道的凝结水温度相同,如果没有凝结水产生疏水阀就不会开启,节能效果显著。该疏水阀采用合金钢阀体材料制造,能耐550℃的高温,能适合高压高温恶劣环境工况下的疏水,动作灵敏,工作质量高。是高压过热蒸汽管线和高压过热设备最理想的疏水阀。



蒸汽保温型疏水阀工作原理:

本疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。本疏水阀的汽室外面增加一层外壳,外壳内室和蒸汽管道相通,利用管道自身蒸汽对疏水阀的主汽室进行保温,使主汽室的温度不易降温,保持汽压,疏水阀紧紧关闭。当管线产生凝结水,疏水阀外壳降温,疏水阀才能开启排水;在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高,节能效果好。该阀最高允许温度为550℃,阀体为合金钢,阀心为硬质合金,经久耐用,使用寿命长,是高压.高温过热蒸汽专用疏水阀。

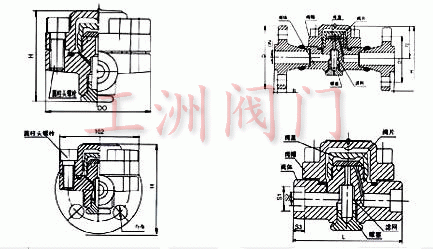

蒸汽保温型疏水阀外型尺寸表

型 号
CSHR65A-W(承插焊)
型 号
CSHR65A-F(法兰)
通 径
15mm
20mm
25mm
通 径
15mm
20mm
25mm
L
130
130
130
L
210
210
230
D0
102
102
102
H
120
132
135
H
106
106
106
D
95
120
125
S1
21.7
27.05
33.18
D1
66.5
82.5
89
S2
15
15
15
n-Ф
4-16
4-20
4-20
S3
9.2
12.7
12.7
B
14.5
16
17.5
法兰连接按 HG-20592. 20615-97或用户要求制造。

蒸汽保温型疏水阀订货正确选型条件

用户根据用汽设备的最大耗汽量乘选用倍率(2―3倍),为最大凝结水量来选疏水阀的排水量。
疏水阀的最高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
疏水阀的最高工作温度。
疏水阀使用工况。
连接方式。
阀体材料。
