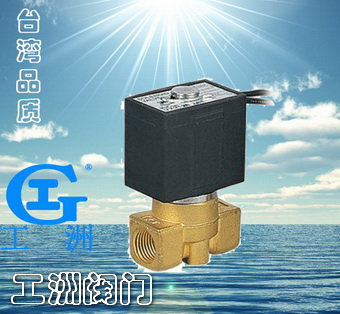

FNZS直动式电磁阀

产品名称：直动式电磁阀产品型号：FNZS产品口径：DN3-50产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息
直动式电磁阀特点：
该阀可任意方式安装，锻造阀体，外形小巧精美，直动式原理，反应迅速，动作灵敏，膜片结构，价格实惠，应用范围广泛。


直动式电磁阀应用范围：
航天军工、石油燃气设备、分析测量仪器、医疗器械、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等。


直动式电磁阀技术参数：

原理结构
直动膜片式
阀体材质
锻黄铜、304、316不锈钢
膜片材料
NBR丁睛橡胶、VITON氟橡胶、EPDM三元乙丙橡胶
控制方式
常开、常闭
流体范围
水、气、油、煤气、天然气等
流体温度
-10℃～120℃
工作压力
常闭型0～10bar、常开型0～5bar
电源电压
AC220V、AC110V、DC24V、DC12V其它可定制
线圈选择
金属壳（IP54）、塑封（IP65）、防爆型(ExdⅡBT4)、德国NASS线圈
电气连接
接线盒（3个接线端子）；金属壳为2芯引线焊接式


直动式电磁阀规格参数及安装尺寸：

接管口径
流量通径mm
工作压差
外形尺寸
内螺纹L*D*H
法兰L*D*H
1/8″
2.5\3\5\6\9
0～10bar
41×27×67
1/4″
3/8″
4\5\6\9\16
44×28×80
1/2″
5\6\9\16
53×27×87
3/4″
20
73×57×144
1″
25
99×77×121
140×115×160
11/4″
32
123×94×160
152×145×215
11/2″
40
123×94×160
152×145×215
2″
50
168×123×183
195×160×250
