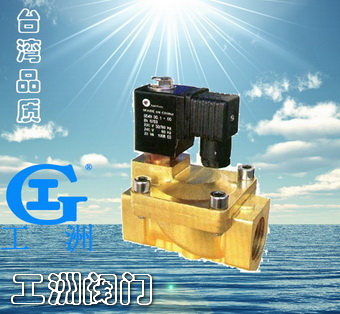

SLP二位二通先导式电磁阀-工洲阀门台湾品质

产品名称：二位二通先导式电磁阀产品型号：SLP产品口径：DN3-50产品压力：1.0-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息二位二通先导式电磁阀参数：
常开型：断电开，通电关。
常闭型：断电关，通电开。
阀体材质为铜,
最大耐压使作压力:17kgf/cm2
环境温度:0℃～65℃
特点：体积小,流量大,
安装：按阀上所表流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装
电压：AC220V、230V、240V、110V、24V、50、60HZDC24V、12V+10%到-10%允许波动。
膜片、密封件：可采用NBR、VITON、EPDM等多种，以适用不同流体的开关控制。
电磁阀型号说明：
序号
1
2
3
4
5
6
7
8
9

10
电磁阀
的种类
控制
方式
线圈配
置形式
线圈
等级
电压
密封
材料
阀体
材料
连接
流量通径
φmm
其它
选配
例如
SLP
1
D
F
02
N
1
D
13
□

代号
1:常闭
2:常开
1:常闭
代号:
D:DIN标准接线
盒塑封线圈
N:也线式塑封
防水线圈
S:德国NASS线圈
X:防爆型线圈
F:F级
H:H级
02=220VAC
230VAC
50/60HZ
01=110VAC
120VAC
50/60HZ
05=24VAC
13=DC24V
12=DC12V
其它电压
请咨询公司
N:NBR****橡胶
V:VITON氟橡胶
E:EPDM已丙橡胶
1=锻铜
3=SS316不锈钢
3=SS316不锈钢
A=1/8
B=1/4
C=3/8
D=1/2
E=3/4
G=1
H=11/4
J=11/2
K=2
F=法兰连接
03=3.0
13=13.
20=20
25=25.
35=35.
40=40.
50=50.
25
35
40
50
L:指示灯
N:螺纹连接美NPT
T:配定时器
M:手动操作器
型号规格

接管
口径
流量
通径
mm
CV值
最小
压力
压力差（kgf/cm2）
最大流
体温度
线圈
配置
功率
线圈等级

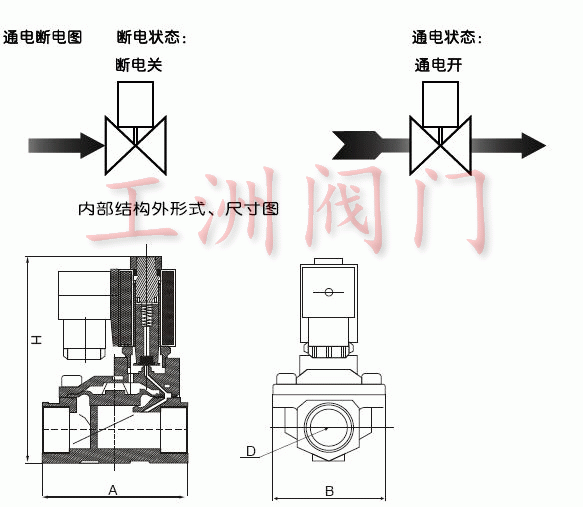

外形尺寸
长×宽×高
A×B×H
重量
KG
订货型号以下
表中电压为
220CAC50/60HZ
最大工作压力
空气
瓦斯
水热水
液体
轻油
≤20CST
VA
W
AC220V
DC24V
1/8
3
0.23
0
13
13
10
80
D
22
13
F
41×29×83
0.37
SLP1DF02N1A03
3
0.23
0
13
13
130
D
22
13
F
41×29×83
0.37
SLP1DF02E1A03
3
0.23
0
13
13
10
120
D
22
13
F
41×29×83
0.37
SLP1DF02V1A03
1/4
3
0.23
0
13
13
10
80
D
22
13
F
41×29×83
0.36
SLP1DF02N1B03
3
0.23
0
13
13
130
D
22
13
F
41×29×83
0.36
SLP1DF02E1B03
3
0.23
0
13
13
10
120
D
22
13
F
41×29×83
0.36
SLP1DF02V1B03
3/8
13
4.5
0.5
13
13
10
80
D
22
13
F
66×48×112
0.8
SLP1DF02N1C13
13
4.5
0.5
13
13
130
D
22
13
F
66×48×112
0.8
SLP1DF02E1C13
13
4.5
0.5
13
13
10
120
D
22
13
F
66×48×112
0.8
SLP1DF02V1C13
1/2
13
4.5
0.5
13
13
10
80
D
22
13
F
66×48×112
0.7
SLP1DF02N1D13
13
4.5
0.5
13
13
130
D
22
13
F
66×48×112
0.7
SLP1DF02E1D13
13
4.5
0.5
13
13
10
120
D
22
13
F
66×48×112
0.7
SLP1DF02V1D13
3/4
20
7.6
0.5
13
13
10
80
D
22
13
F
75×58×118
0.9
SLP1DF02N1E20
20
7.6
0.5
13
13
130
D
22
13
F
75×58×118
0.9
SLP1DF02E1E20
20
7.6
0.5
13
13
10
120
D
22
13
F
75×58×118
0.9
SLP1DF02V1E20
1
25
12
0.5
13
13
10
80
D
22
13
F
96×70×131
1.4
SLP1DF02N1G25
25
12
0.5
13
13
130
D
22
13
F
96×70×131
1.4
SLP1DF02E1G25
25
12
0.5
13
13
10
120
D
22
13
F
96×70×131
1.4
SLP1DF02V1G25
11/4
35
22
0.5
13
13
10
80
D
22
13
F
131×96×146
2.8
SLP1DF02N1H35
35
22
0.5
13
13
130
D
22
13
F
131×96×146
2.8
SLP1DF02E1H35
35
22
0.5
13
13
10
120
D
22
13
F
131×96×146
2.8
SLP1DF02V1H35
11/2
40
30
0.5
13
13
10
80
D
22
13
F
131×96×146
2.7
SLP1DF02N1J40
40
30
0.5
13
13
130
D
22
13
F
131×96×146
2.7
SLP1DF02E1J40
40
30
0.5
13
13
10
120
D
22
13
F
131×96×146
2.7
SLP1DF02V1J40
2
50
48
0.5
13
13
10
80
D
22
13
F
165×120×167
4.8
SLP1DF02N1K50
50
48
0.5
13
13
130
D
22
13
F
165×120×167
4.8
SLP1DF02E1K50
50
48
0.5
13
13
10
120
D
22
13
F
165×120×167
4.8
SLP1DF02V1K50

序号	1	2	3	4	5	6	7	8	9	10
序号	电磁阀的种类	控制方式	线圈配置形式	线圈等级	电压	密封材料	阀体材料	连接	流量通径 φmm	其它选配
例如	SLP	1	D	F	02	N	1	D	13	□
		代号 1:常闭 2:常开 1:常闭	代号: D:DIN标准接线盒塑封线圈 N:也线式塑封防水线圈 S:德国NASS线圈 X:防爆型线圈	F:F级 H:H级	02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC 13=DC24V 12=DC12V 其它电压请咨询公司	N:NBR****橡胶 V:VITON氟橡胶 E:EPDM已丙橡胶	1=锻铜 3=SS316不锈钢 3=SS316不锈钢	A=1/8 B=1/4 C=3/8 D=1/2 E=3/4 G=1 H=11/4 J=11/2 K=2 F=法兰连接	03=3.0 13=13. 20=20 25=25. 35=35. 40=40. 50=50. 25 35 40 50	L:指示灯 N:螺纹连接美NPT T:配定时器 M:手动操作器

接管口径	流量通径 mm	CV值	最小压力	压力差（kgf/cm2）			最大流体温度	线圈配置	功率		线圈等级	外形尺寸长×宽×高 A×B×H	重量 KG	订货型号以下表中电压为 220CAC50/60HZ
				最大工作压力					功率
				空气瓦斯	水热水液体	轻油 ≤20CST			VA	W
				空气瓦斯	水热水液体	轻油 ≤20CST			AC220V	DC24V
1/8	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.37	SLP1DF02N1A03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.37	SLP1DF02E1A03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.37	SLP1DF02V1A03
1/4	3	0.23	0	13	13	10	80	D	22	13	F	41×29×83	0.36	SLP1DF02N1B03
	3	0.23	0	13	13		130	D	22	13	F	41×29×83	0.36	SLP1DF02E1B03
	3	0.23	0	13	13	10	120	D	22	13	F	41×29×83	0.36	SLP1DF02V1B03
3/8	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.8	SLP1DF02N1C13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.8	SLP1DF02E1C13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.8	SLP1DF02V1C13
1/2	13	4.5	0.5	13	13	10	80	D	22	13	F	66×48×112	0.7	SLP1DF02N1D13
	13	4.5	0.5	13	13		130	D	22	13	F	66×48×112	0.7	SLP1DF02E1D13
	13	4.5	0.5	13	13	10	120	D	22	13	F	66×48×112	0.7	SLP1DF02V1D13
3/4	20	7.6	0.5	13	13	10	80	D	22	13	F	75×58×118	0.9	SLP1DF02N1E20
	20	7.6	0.5	13	13		130	D	22	13	F	75×58×118	0.9	SLP1DF02E1E20
	20	7.6	0.5	13	13	10	120	D	22	13	F	75×58×118	0.9	SLP1DF02V1E20
1	25	12	0.5	13	13	10	80	D	22	13	F	96×70×131	1.4	SLP1DF02N1G25
	25	12	0.5	13	13		130	D	22	13	F	96×70×131	1.4	SLP1DF02E1G25
	25	12	0.5	13	13	10	120	D	22	13	F	96×70×131	1.4	SLP1DF02V1G25
11/4	35	22	0.5	13	13	10	80	D	22	13	F	131×96×146	2.8	SLP1DF02N1H35
	35	22	0.5	13	13		130	D	22	13	F	131×96×146	2.8	SLP1DF02E1H35
	35	22	0.5	13	13	10	120	D	22	13	F	131×96×146	2.8	SLP1DF02V1H35
11/2	40	30	0.5	13	13	10	80	D	22	13	F	131×96×146	2.7	SLP1DF02N1J40
	40	30	0.5	13	13		130	D	22	13	F	131×96×146	2.7	SLP1DF02E1J40
	40	30	0.5	13	13	10	120	D	22	13	F	131×96×146	2.7	SLP1DF02V1J40
2	50	48	0.5	13	13	10	80	D	22	13	F	165×120×167	4.8	SLP1DF02N1K50
	50	48	0.5	13	13		130	D	22	13	F	165×120×167	4.8	SLP1DF02E1K50
	50	48	0.5	13	13	10	120	D	22	13	F	165×120×167	4.8	SLP1DF02V1K50
