产品名称:无压差电磁阀产品型号:ZCT产品口径:DN3-25产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

一、无压差电磁阀用途:
ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作。具有耐腐蚀、寿命长等优点。广泛应用于化工、食品、机械行业等对管道中的液体、气体的自动启闭和远程控制,采用电源控制,代替了手动球阀,具有启闭迅速、性能稳定、使用方便等特点。


二、无压差电磁阀工作原理:

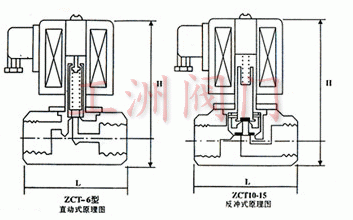

ZCT型电磁阀采用反冲式结构,它具有一次开阀和二次开阀的特点。
图示电磁阀处于闭状态,当电磁线圈通电,产生磁场吸起动铁芯,打开阀塞导阀口,使阀塞上、下腔产生压力差,将阀塞向上移动,电磁阀处于开状态。当介质压力,压差小于0.05MPa(甚至为零)时、动铁芯直接带动阀塞,打开主阀口,电磁阀也可呈通路。断电时,电磁阀靠复位弹簧,自重和压力差关闭主阀口,电磁阀呈闭状态。



三、无压差电磁阀技术参数:
1、使用压力范围:0~1MPa
2、最大耐压力:1.2MPa
3、工作介质:蒸汽、空气、油、水、酸碱性液体
4、使用流体粘度≤4°E
5、额定电压:AC:380V、220V、36V,DC:220V、110V、24V
6、电压允许波动范围:-15%~+10%
7、环境温度:-10~+50℃
8、介质温度:-5℃~150℃和-5℃~220℃两种
9、工作寿命≥15万次
10、绝缘等级:B级
11、功率:14W左右
12、型式:常闭式(即通电阀门开,断电阀门关)

四、无压差电磁阀型号规格:

规格

公称通径mm

连接螺纹

外形尺寸

特殊供货
连接螺纹

L

H

ZCT-3

3

M10×1.5

45

88

G1/4"

ZCT-6

6

G1/2"

50

88

G1/4"

ZCT-10

10

G1/2"

60

95

G3/8"

ZCT-15

15

G3/4"

70

105

G1/2"

ZCT-20

20

G3/4"

75

110



ZCT-25

25

G1"

80

115



备注:
(1)特殊供货螺纹尺寸,请在订货时注明。
(2)ZCT-3-6系直动式开阀结构。

五、无压差电磁阀安装注意事项:
1、安装电磁阀,阀体上的箭头标记,应同管道的流体流向相一致。
2、电磁阀的铭牌参数,应与实际使用要求相符合,特别请注意标记的额定电压。
3、本阀没有安装防爆装置,不能在有爆炸性危险的场所使用。
